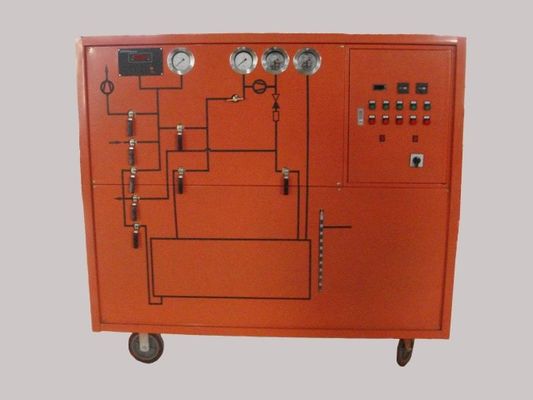

การใช้งานด้วยมือ อุปกรณ์การฟื้นฟู SF6 หลัก เครื่องพัดพัด 36m3/h [KSLH-36Y54100]

การทำงานด้วยตนเอง, อุปกรณ์กู้คืน SF6 พื้นฐาน, แรงดันไฟฟ้าใช้งานสามเฟส 380V 50Hz

KSLH-36Y54100

พารามิเตอร์ประสิทธิภาพทางเทคนิคหลัก
1. พารามิเตอร์ประสิทธิภาพของอุปกรณ์
ประเภท: แช่แข็งเหลว, ระบายความร้อนด้วยอากาศ, เคลื่อนที่ด้วยมือ
อุณหภูมิสภาพแวดล้อมในการทำงาน -10 ℃~40 ℃
แรงดันเริ่มต้น (MPa) 0.8
แรงดันสุดท้ายในการกู้คืน (MPa) ≤ 0.053
เวลาที่ต้องการสำหรับปริมาตร 1m3 (ชม./m3) * ≤ 0.5
แรงดันเริ่มต้น (Pa) ≤ 133
แรงดันสุดท้ายในการเติม (MPa) 0.7
เวลาที่ต้องการสำหรับปริมาตร 1m3 (ชม./m3) ≤ 0.2
การดูดอากาศจาก 0.1MPa ถึง 133Pa ใช้เวลา (ชม./m3) * * ≤ 1.0
สุญญากาศสูงสุด (Pa) ≤ 10
สุญญากาศคงที่ที่ 133Pa เป็นเวลา 24 ชั่วโมง โดยมีค่าเพิ่มขึ้น (Pa) ≤ 400
อัตราการรั่วไหลต่อปี ≤ 1%
ปริมาณความชื้น SF6 หลังจากการรีไซเคิล (PPM/V) * * * ≤ 60
ความบริสุทธิ์ของก๊าซและปริมาณน้ำมัน (PPM/G) ≤ 10
วิธีการจัดเก็บ: ของเหลว
แรงดันในการจัดเก็บ (MPa) 8
ความจุ (L) 100
ความจุในการจัดเก็บก๊าซ (กก.) 100
วิธีการสร้างใหม่ของตัวกรองการอบแห้ง: การสร้างใหม่ด้วยการกระตุ้นความร้อนสุญญากาศ
แหล่งจ่ายไฟระบบสี่สายสามเฟส 3 Φ 380V 50Hz
กำลังไฟรวม (kW) ≤ 10
เสียงรบกวน dB (A) ≤ 75

2. พารามิเตอร์ประสิทธิภาพของส่วนประกอบหลัก
รูปแบบกึ่งปิด
ปริมาณการแทนที่ตามทฤษฎี m3/ชม. 36
แรงดันไอเสียสูงสุด MPa 3.5
แรงดันไอเสียที่อนุญาต MPa 3.0
คอมเพรสเซอร์ SF6
แรงดันดูดขั้นต่ำที่อนุญาต KPa 53
แรงดันดูดสูงสุดที่อนุญาต MPa 1.0
อุณหภูมิไอเสียสูงสุด ℃ 130
กำลังไฟ kW 2.2
แหล่งจ่ายไฟ 3 Φ 380V 50Hz
อัตราการสกัด L/s 15
สุญญากาศสูงสุดของปั๊มสุญญากาศ Pa ≤ 15
น้ำมันหล่อลื่น น้ำมันทำความเย็น HD25
กำลังไฟ kW 2.2
แหล่งจ่ายไฟ 3 Φ 380V 50Hz
ประเภทภาชนะ 2
แรงดันออกแบบ MPa 8
อุณหภูมิการออกแบบภาชนะ ℃ 45
ความจุของภาชนะเก็บของ L 100
ความจุในการจัดเก็บของภาชนะเก็บของ กก. 100

พารามิเตอร์การขนส่ง

กล่องไม้รมควัน
ขนาด: 1600 * 1000 * 1200
น้ำหนักรวม: 650 กก.
