เครื่องตรวจสอบความหนาแน่นก๊าซ SF6, ช่วงแรงดันสัมบูรณ์ 0-1.0 MPa, ความแม่นยำ Class 1.0, ชดเชยอุณหภูมิ, สแตนเลสสตีล 304/316L, ระดับการป้องกัน IP

SF6 GAS DENSITY MONITOR, ช่วงแรงดันสัมบูรณ์ 0-1.0 MPa, ความแม่นยำ Class 1.0, ชดเชยอุณหภูมิ, สแตนเลส 304/316L, ระดับ IP

รีเลย์ความหนาแน่นสามสีนี้เป็นอุปกรณ์วัดความแม่นยำที่ออกแบบมาสำหรับก๊าซ SF6 ทำงานที่ 20°C พร้อมพิกัดสัมบูรณ์ 1.0 MPa มีการแสดงแรงดันที่ชัดเจนผ่านแผงสามสี ทำให้สามารถรับรู้สถานะได้อย่างง่ายดาย

ข้อมูลจำเพาะหลัก

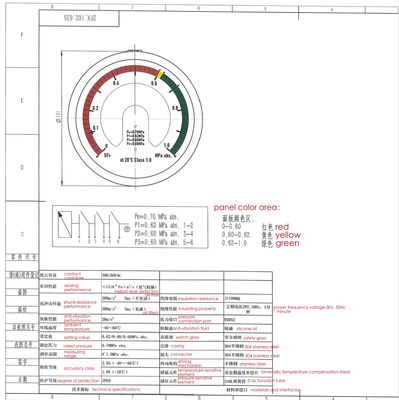

การแสดงผลด้วยภาพ

แผงควบคุมใช้โซนรหัสสีสามสีเพื่อสะท้อนสถานะแรงดัน:

• โซนสีแดง: 0 - 0.60 MPa สัมบูรณ์ (แรงดันผิดปกติ)
• โซนสีเหลือง: 0.60 - 0.62 MPa สัมบูรณ์ (แรงดันเตือน)
• โซนสีเขียว: 0.62 - 1.0 MPa สัมบูรณ์ (แรงดันปกติ)

ประสิทธิภาพหลัก

• ประสิทธิภาพการซีล: ตรวจสอบโดยการตรวจจับการรั่วไหลของฮีเลียม
• ประสิทธิภาพของฉนวน: ทนต่อแรงดันไฟฟ้าความถี่ 2kV ที่ 50Hz เป็นเวลา 1 นาที; ความต้านทานฉนวนดีเยี่ยม
• การปรับตัวเข้ากับสิ่งแวดล้อม: มีตัวเลือกแบบไม่มีน้ำมันและแบบเติมน้ำมัน; ทนต่อแรงกระแทกและการสั่นสะเทือนได้ดี
• การชดเชยอุณหภูมิ: ติดตั้งองค์ประกอบที่ไวต่ออุณหภูมิแบบไบเมทัลและแผ่นชดเชยอุณหภูมิเพื่อการทำงานที่เสถียรภายใต้อุณหภูมิแวดล้อมที่แตกต่างกัน

วัสดุและอินเทอร์เฟซ

• ตัวเรือนและขั้วต่อ: สแตนเลส 304 เพื่อความทนทานต่อการกัดกร่อน
• องค์ประกอบที่ไวต่อแรงดัน: หลอดบอร์ดอน 316L ช่วยให้มั่นใจได้ถึงความแม่นยำในการวัด
• กระจกหน้าปัด: กระจกนิรภัยเพื่อการสังเกตและการป้องกันที่ชัดเจน
• ของเหลวกันการสั่นสะเทือน: น้ำมันซิลิโคนเพื่อเพิ่มเสถียรภาพ
• กลไกการขับเคลื่อน: สแตนเลสเพื่อความทนทาน
• พอร์ตเชื่อมต่อแรงดัน: อินเทอร์เฟซมาตรฐานเพื่อการติดตั้งที่ง่ายดาย
