สาขาใช้งาน
"C4" ที่ระบุในคู่มือนี้หมายถึงก๊าซผสม C4 โดยทั่วไปมีสัดส่วนของ C4 ต่ํากว่า 10% ปั๊มสูบสูบในอุปกรณ์นี้มีค่าใช้จ่ายเฉพาะสําหรับการล้างท่อของอุปกรณ์หน่วยสูญเสียขนาดใหญ่ สามารถตั้งค่าได้ หากจําเป็น.

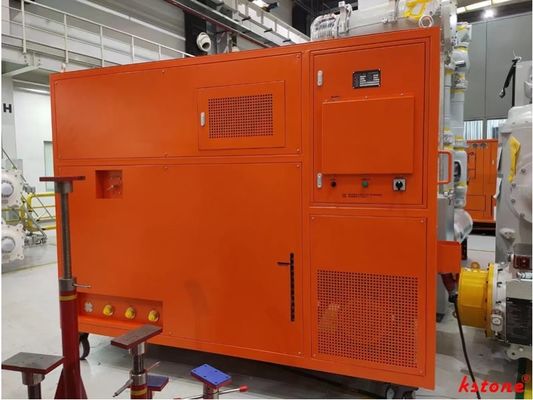

อุปกรณ์นี้เหมาะสําหรับการฟื้นฟู, การทําความสะอาดและการเติมน้ํามัน C4 ผสมผสานในสํานักงานไฟฟ้า, โรงงานไฟฟ้า, สถานีขนส่ง, โรงงานผลิตสวิทช์ความดันสูงสถาบันวิจัยไฟฟ้า, และบริษัทวิศวกรรมพลังงาน โดยเฉพาะอย่างยิ่งใช้ในการติดตั้งและบํารุงรักษา GIS 110KV 550KV (Gas Insulated Switchgear) ในสถานที่
I. มาตรฐานแนวทางการออกแบบและการผลิต
- เงื่อนไขทางเทคนิคสําหรับอุปกรณ์ฟื้นฟูก๊าซซัลเฟอร์เฮซฟลอริด
- รายละเอียดทางเทคนิคสําหรับอุปกรณ์การฟื้นฟู, เติมเต็มและการบําบัด SF6 Q/GDW 470-2010
- ซัลเฟอร์เฮกซฟลอไรด์อุตสาหกรรม GB/T 12022-2006
- ความต้องการความปลอดภัยสําหรับปั๊มสูบขอบความร้อน GB 22360-2008
- ภาชนะความดัน GB 150.1~150.4-2011
- เสียงเสียง ภาวะการกําหนดระดับพลังเสียงของแหล่งเสียงโดยใช้แรงดันเสียง วิธีง่าย ๆ โดยใช้พื้นผิวการวัดที่ปกคลุมบนระนาบที่สะท้อน
- ป้ายชื่อ ️ GB/T 13306-2011
- เงื่อนไขทางเทคนิคทั่วไปสําหรับการบรรจุสินค้าเครื่องจักรและไฟฟ้า GB/T 13384-2008
- รหัสการออกแบบสําหรับอุปกรณ์ไฟฟ้า การจําหน่ายอุปกรณ์ไฟฟ้าทั่วไป GB 50055-2011
- ความต้องการความปลอดภัยสําหรับอุปกรณ์ไฟฟ้าสําหรับการวัด การควบคุม และการใช้ในห้องปฏิบัติการ ภาคที่ 1: ความต้องการทั่วไป GB 4793.1-1995
- อุปกรณ์ไฟฟ้าของเครื่องจักรอุตสาหกรรม ภาคที่ 1: เงื่อนไขทางเทคนิคทั่วไป GB 5226.1-2008
- ตัวชี้วัดกราฟฟิกสําหรับการบรรจุ, การจัดเก็บและการขนส่ง GB/T 191-2008
II. ฟังก์ชันและลักษณะหลัก
ฟังก์ชันทั่วไป
อุปกรณ์นี้รองรับการสูบแอก, การวัดแอก, การฟื้นฟู C4, การชาร์จ C4, และการเก็บ C4.
ระบบฟื้นฟู
- องค์ประกอบหลัก: เครื่องปรับความดันสูงไร้น้ํามัน พร้อมการออกแบบโครงสร้างที่เย็นด้วยอากาศสําหรับระบบทั้งหมด
- อุปกรณ์ป้องกัน Pressure reducers and magnet-assisted solenoid valves are configured at the inlet and outlet of the recovery system to prevent damage from inlet/outlet pressure exceeding the compressor's allowable limit.
ระบบปั๊มระบายความว่าง
- ประเภทปั๊ม: ปั๊มสูญเสียที่เชื่อมต่อโดยตรงกับแผ่นปั๊ม, มีขนาดเล็ก, ไม่มีควันน้ํามัน / กระแทก / การรั่วไหล, และสูญเสียสุด 10 Pa.
- อุปกรณ์ป้องกันการไหลกลับของน้ํามัน: ป้องกันน้ํามันปั๊มจากการไหลกลับเข้าไปในเครื่องสวิทช์ในระหว่างการหยุดไฟฟ้า หรือปิดไฟฟ้าอย่างฉับพลัน
- เครื่องวัดระยะว่าง: เครื่องวัดระยะว่างดิจิตอลความแม่นยําสูง เพื่อวัดระยะว่างอย่างแม่นยํา ใช้งานง่าย
- การใช้งาน: การถอนอุปกรณ์เอง, การเปิดกรองกรองและการถอนอุปกรณ์ไฟฟ้า (แบบเลือกหน่วยถอนขนาดใหญ่)
ระบบการชําระ
- เครื่องกรอง: เครื่องกรองฝุ่นความแม่นยําสูงนําเข้า เครื่องกรองแห้ง และ เครื่องกรองผลิตภัณฑ์การละลาย ควบคุมขนาดอนุภาคฝุ่นก๊าซต่ํากว่า 1 μm และความชื้นต่ํากว่า 40 ppm
- เทคโนโลยีการฟื้นฟู: การฟื้นฟูด้วยการเปิดเครื่องทําความร้อนด้วยระยะว่าง ทําให้ระบบการแห้งสามารถฟื้นฟูได้โดยอิสระ โดยไม่ต้องแยกแยกหรือเปลี่ยนองค์ประกอบกรอง
ระบบชาร์จ
สนับสนุนการเติมน้ํามัน C4 ผ่านการสมดุลความดันหรือความดันการบด โดยผู้ใช้สามารถเลือกได้ตามสภาพจริง
ระบบควบคุมไฟฟ้า
- องค์ประกอบ: องค์ประกอบไฟฟ้าที่มีแบรนด์ที่มีฟังก์ชันป้องกันการสลับเรียงระยะ, การรั่วไหล, การสูญเสียระยะ, การอุ่นเกิน, และรีเทอากาศ
- การออกแบบ: การควบคุมการเชื่อมต่อหลายระยะเพื่อป้องกันความเสียหายของอุปกรณ์จากการทํางานผิดปกติ; การป้องกันลําดับระยะที่กําหนดเองด้วยความกระชับ 50V เพื่อความน่าเชื่อถือสูง
ระบบความปลอดภัย
- อุปกรณ์ป้องกันความดันสามเท่า เพื่อป้องกันการระเบิดและการเสียหาย
- การติดดิน: อุปกรณ์พร้อมกับพวงมาลัยการติดดินที่ปลอดภัยเพื่อการติดดินได้ง่าย
- โครงสร้าง: การออกแบบกล่องปิดเพื่อแยกผู้ใช้งานจากเครื่องจักรภายใน, ให้ความคุ้มกันฝุ่น, กันน้ํา, และการลดเสียง
ระบบท่อ
- ท่อ: ท่อทองแดงคุณภาพสูง ความหนาผนัง ≥1.6 มิลลิเมตร จัดวางแนวราบและแนวตั้ง
- การเชื่อมต่อ: เครื่องเชื่อมต่อทองแดงที่ใช้ในการเชื่อมต่อทุกมุมและข้อเชื่อม (ไม่ใช่มุมยืดง่าย ๆ) โดยมีการเชื่อมต่อที่ท่อด้วยเงินเพื่อความแข็งแรงและความแข็งแรงสูง, รับประกันไม่ให้รั่วไหล
ระบบเก็บ
- ถังเก็บก๊าซ: ออกแบบ ผลิต และทดสอบตามภาชนะความดันเหล็กขนาด GB 150 โดยแต่ละภาชนะมีหมายเลขใบรับรองที่แตกต่างกันออกไปที่ออกโดยหน่วยงานราชการแห่งชาติ
- อุปกรณ์เสริม: เครื่องวัดความดันแบบมาตรฐาน และจอดัชนีของความดัน C4
ระบบการทํางาน
- การควบคุม: PLC อัตโนมัติเต็ม ด้วยจอสัมผัสสี 15 นิ้ว
- อินเตอร์เฟส: อินเตอร์เฟสการทํางานแบบกราฟิกที่มีแผนภูมิที่สร้างขึ้นของกระบวนการการฟื้นฟูรองรับการทํางานอัตโนมัติด้วยคีย์เดียว และการทํางานด้วยมือ โดยกดกราฟิกของอุปกรณ์ในแผนการ.
- ความปลอดภัย: การป้องกันอย่างครบถ้วนต่อการทํางานผิดปกติ, ด้วยการชี้แจงความผิดพลาดในเวลาจริงและการแนะนําในการแก้ไขปัญหา; โหมดภาษาจีนมีให้เลือก
-
C4 ภาพแผนภูมิของระบบอุปกรณ์ฟื้นฟูอัตโนมัติ
- โครงสร้าง: เครื่องจักรทั้งเครื่องมีเปลือกป้องกันโลหะปิด, ประตูและหน้าต่างการบํารุงรักษาล้อทั่วไปขนาดใหญ่ถูกติดตั้งอยู่ด้านล่างเพื่อการเคลื่อนไหวง่ายการยกรถยกยกได้ด้วยรถยกแบบถอดถอดได้ และมีขั้วขั้วที่แข็งแกร่งสูง
III ปริมาตรการทํางานของอุปกรณ์
| ประเภท |
เครื่องกดดันสูง เครื่องเย็นด้วยอากาศ เครื่องเคลื่อนย้าย |
| การฟื้นฟู |
- ความดันเริ่มต้น: 0 ~ 5MPa
- ความดันปลาย (ส่วนเหลือ): ≤-0.1MPa
- พื้นที่ใช้งานของคอมเพรสเซอร์หลัก (ไม่มีน้ํามันในบ้าน): 30m3/h |
| การชาร์จ |
- ความดันการชาร์จ: -0.1 ~ 0.8MPa
- ความเร็วการชาร์จเฉลี่ย ≥10 m3/h |
| การปั๊มระยะว่าง |
- อัตราการสูบ: 63 m3/h
- แบรนด์: ไลฟูชิ |
| อัตราการรั่วไหลรายปี |
≤0.5% |
| คุณภาพของก๊าซ C4 |
- ความชื้น: ≤40ppmV
- น้ํามัน: ไม่มี
- ขนาดอนุภาคฝุ่น ≤0.2μm |
| ถังเก็บของ |
- รูปแบบการเก็บรักษา: เป็นก๊าซ
- ปริมาตร: 400 ลิตร (สามารถปรับแต่ง) |
| การวัดระยะว่าง |
อิเล็กทรอนิกส์ดิจิตอลวัคิวัมเมจ์ |
| เครื่องกรองแห้ง |
สามารถชาร์จใหม่ได้ และสามารถฟื้นฟูได้ |
| รูปแบบการทํางาน |
อัตโนมัติ พร้อมจอสัมผัสขนาด ≥ 15 นิ้ว |
| พลังงานไฟฟ้า |
3เฟส 3Φ 380V/50Hz |
| เสียง |
≤ 70 dB ((A) |
| รายละเอียดอินเตอร์เฟซ |
DN20 |
1ส่วนสํารองและเครื่องมือหลัก:
| เลขลําดับ |
ชื่อ |
รายละเอียดแบบ |
จํานวน |
| 1 |
หลอดแก๊สแรงดันสูง |
ช่องเชือกยาง DN20 ขนาด 10 เมตร พร้อมเครื่องเชื่อม DN20 ที่ปิดตัวเองในทั้งสองปลาย |
1 บาท |
| 2 |
สายสลัดกระป๋องแรงดันสูง |
อุปกรณ์เกราะ DN8, 5m, มีวาล์วลูกกลิ้ง, เครื่องเชื่อมกลิ้งมาตรฐานของจีน และอุปกรณ์ปรับตัว |
1 บาท |
| 4 |
สายสลิง |
สายไฟทองแดง 4 หลัก (10m, กว้างสายที่ตั้งค่าโดยพลังงานของอุปกรณ์) |
1 ชุด |
| 5 |
เครื่องมือพิเศษ |
1×DN20 สลับสลับ 1×M36×2 แปลงเส้นชายเป็น M20×1.5 แปลงเส้นหญิง |
1 ชุด |
| 6 |
กล่องอุปกรณ์เสริม |
สําหรับกุญแจสกุล, เครื่องเชื่อม, เป็นต้น |
1 บาท |
2ปารามิเตอร์การทํางานของส่วนประกอบหลัก
| ส่วนประกอบ |
ปริมาตร |
มูลค่า |
| เครื่องบด SF6 |
- ประเภท: การเลื่อนที่ไม่ใช้น้ํามัน
- พื้นที่เคลื่อนที่ทฤษฎี: 30 m3/h
- ความดันการปล่อยสูงสุด: 5 MPa
- ความดันการปล่อยที่อนุญาต: 4.7 MPa
- ความดันดูดลดต่ํา: 53 kPa
- ความดันดูดสูงสุด: 0.2 MPa
- อุณหภูมิการปล่อยสูงสุด: 130 °C
- พลังงาน: 11kW
- พลังงานไฟฟ้า: 3Φ 380V 50Hz |
- - |
| เครื่องปั๊มสูบขัดตรง (Laifushi) |
- อัตราการสูบ: 63 m3/h
- วัคิวัมสุด: ≤10 Pa
- น้ํามันหล่อลื่น: PRO100
- พลังงาน: 2.2kW
- พลังงานไฟฟ้า: 3Φ 380V 50Hz |
- - |
| ถัง (เหล็กคาร์บอนในประเทศ) |
- ประเภท: ประเภท II
- ความดันการออกแบบ: 5 MPa
- อุณหภูมิการออกแบบ: 100 °C
- ปริมาณ: 400 ลิตร |
- - |
| เครื่องวัดระยะว่างดิจิตอล |
ประเทศ |
- - |
| วาล์ว |
อเมริกันโทน |
- - |
| เครื่องบดแอกซาก |
ประเทศ |
20 m3/h |
| PLC |
ยิเว่ย |
- - |
| หน้าจอสัมผัส |
สภาพการทํางานของคุนลุน |
- - |
3m-novec-4710-ก๊าซแยก
ฉันการนําเข้า
3MTMโนเวคTM4710 ก๊าซประกอบความสงบ เป็นทางเลือกที่ยั่งยืนสําหรับซัลเฟอร์ เฮ็กซาฟลอไรด์ (SF)6) สําหรับอุปกรณ์ไฟฟ้า
การใช้งานในด้านการกันความร้อนและการดับวงโค้ก
อุณหภูมิและการลดผลกระทบต่อสิ่งแวดล้อมอย่างสําคัญ เมื่อเทียบกับ SF6นอเวค 4710 เป็นก๊าซที่ไม่...
มีความเปี่ยมไปด้วยความปลอดภัยสําหรับคนทํางาน เมื่อใช้ตามที่ออกแบบไว้สําหรับการใช้งาน
SF6แผนที่อื่นยังมีคุณสมบัติสิ่งแวดล้อมที่สําคัญ เช่น พลังงานการอบอุ่นโลกที่ต่ํา (GWP) เมื่อ
กลาก Novec 4710 ในรูปแบบบริสุทธิ์มีประสิทธิภาพสัมพันธ์
ความแข็งแรงแบบดียิเลคทริกมากกว่า SF สองเท่า6ในความดันที่กําหนดไว้
On 20 ธันวาคม 2022, 3M ประกาศว่าจะหยุดผลิต 58 สาร Per/polyfluoroalkyl (PFAS) สินค้า, รวมถึง perfluoroisobutyronitrile (C4F7N, 3M โนเวค 4710) และเพอร์ฟลูโรเพนตานอน (C5F10, 3M โนเวค 5110), ภายในสิ้นปี 2025 เพื่อลดหรือกําจัดผลกระทบของ PFAS ต่อสภาพภูมิอากาศ, สิ่งแวดล้อม และสุขภาพสิ่งแวดล้อม
KSTONEเป็นบริษัทชั้นนําในจีนที่พัฒนาเครื่องมือและอุปกรณ์ที่เกี่ยวข้องกับ C4 และ C5 และมีความร่วมมืออย่างละเอียดกับ 3M และผู้ผลิต C4 หรือ C5 ของจีน
