รถรับรอง SF6 อัตโนมัติเต็ม สําหรับการฟื้นฟู, การดูดฝุ่นและการชาร์จ

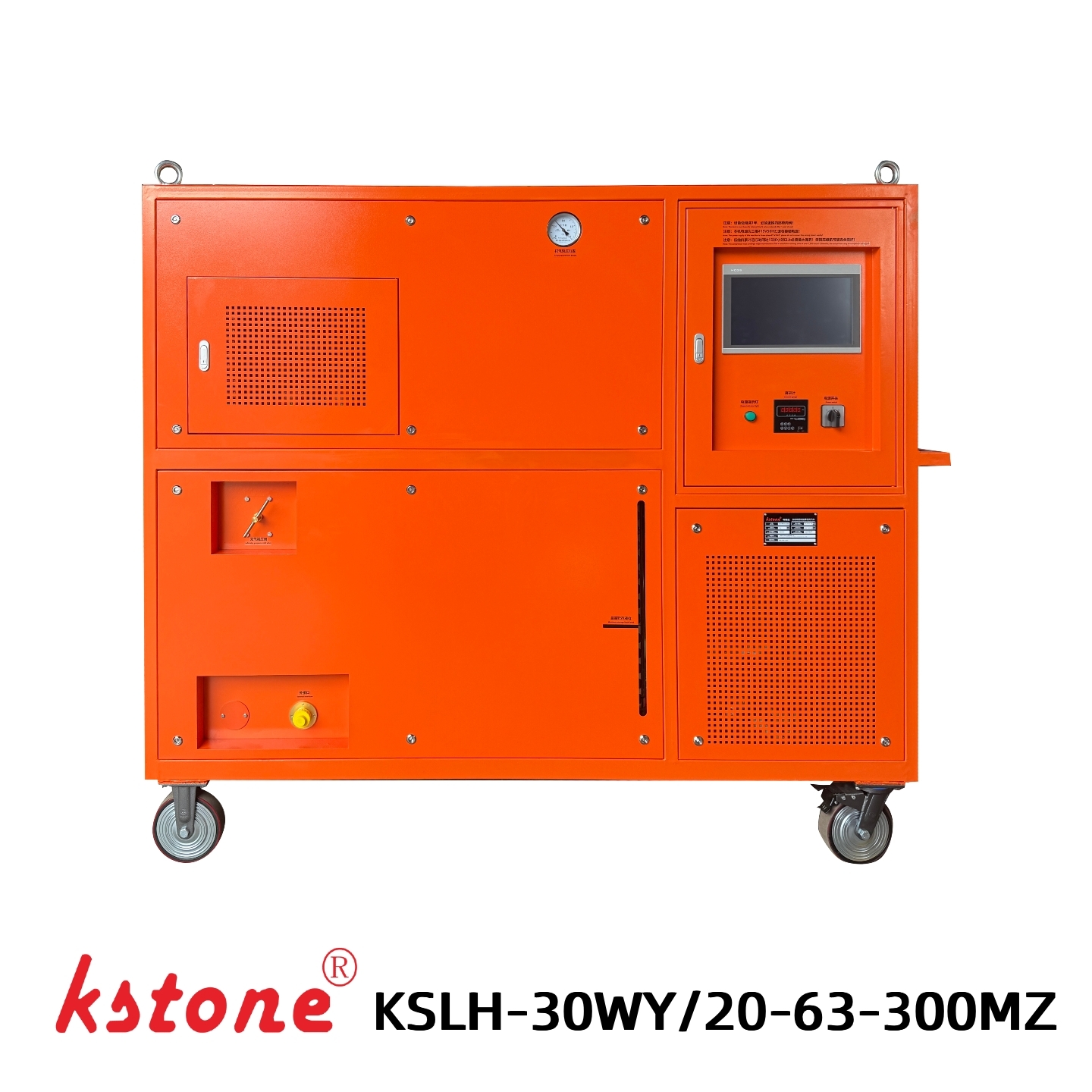

รถเข็นบริการ SF₆ อัตโนมัติเต็มรูปแบบสำหรับการกู้คืน การดูดอากาศ การชาร์จ และการจัดเก็บ – KSLH-30WY/20-63-300MZ

ระบบกู้คืน การดูดอากาศ การชาร์จ การจัดเก็บ และการทำให้แห้งก๊าซ SF₆ แบบรวมพร้อมถังเก็บ 300 ลิตร

ภาพรวมผลิตภัณฑ์

รถเข็นบริการ SF₆ อัตโนมัติเต็มรูปแบบ KSLH-30WY/20-63-300MZ เป็นระบบจัดการก๊าซ SF₆ แบบรวมที่ออกแบบมาสำหรับการกู้คืน การดูดอากาศ การชาร์จ การจัดเก็บ การเติมถัง และการทำให้แห้งก๊าซ SF₆ ในระหว่างการผลิต การติดตั้ง การทดสอบการใช้งาน และการบำรุงรักษาอุปกรณ์ไฟฟ้าที่ใช้ SF₆ระบบใช้

หลักการควบแน่นภายใต้แรงดันสูง ในระหว่างการกู้คืน SF₆ ก๊าซจะถูกบีบอัดให้มีแรงดันสูงขึ้นและควบแน่นเพื่อการจัดเก็บที่มีประสิทธิภาพหรือถ่ายโอนไปยังถังก๊าซ ระบบกรองและทำให้แห้งในตัวช่วยกำจัดความชื้นและสิ่งปนเปื้อนออกจากก๊าซ SF₆ ที่กู้คืนได้มาพร้อมกับ

ระบบควบคุมหน้าจอสัมผัส PLC รถเข็นบริการมีโหมดการทำงานอัตโนมัติสำหรับการดูดอากาศ การกู้คืน SF₆ การชาร์จแบบสมดุล และการชาร์จแบบเสริมแรงดันด้วยคอมเพรสเซอร์ สามารถแสดงขั้นตอนการทำงานและสถานะการทำงานได้โดยตรงบนหน้าจอสัมผัส ทำให้การทำงานง่ายขึ้นและลดการทำงานด้วยตนเองระบบใช้

การออกแบบระบายความร้อนด้วยอากาศสำหรับ GIS เบรกเกอร์วงจร หรืออุปกรณ์ไฟฟ้าที่หุ้มฉนวนด้วย SF₆ อื่นๆ?ด้วย

ถังเก็บ 300 ลิตร คอมเพรสเซอร์ SF₆ 30 ม³/ชม. และปั๊มสุญญากาศ 63 ม³/ชม.การออกแบบเคลื่อนที่ระบายความร้อนด้วยอากาศคุณสมบัติหลัก

การควบคุม PLC อัตโนมัติเต็มรูปแบบ

ระบบควบคุม PLC แบบรวมมีโหมดการทำงานอัตโนมัติสำหรับการดูดอากาศ การกู้คืน การชาร์จแบบสมดุล และการชาร์จแบบเสริมแรงดันด้วยคอมเพรสเซอร์ สามารถแสดงขั้นตอนการทำงานและพารามิเตอร์การทำงานบนหน้าจอสัมผัส

การควบแน่น SF₆ ภายใต้แรงดันสูง

ระบบใช้เทคโนโลยีการควบแน่นภายใต้แรงดันสูงเพื่อแปลงก๊าซ SF₆ ที่กู้คืนได้ให้เป็นของเหลวเพื่อการจัดเก็บที่มีประสิทธิภาพ เพิ่มประสิทธิภาพการกู้คืนและลดความต้องการปริมาตรการจัดเก็บ

การกู้คืน การดูดอากาศ และการชาร์จ SF₆ แบบรวม

รถเข็นบริการหนึ่งคันรวมฟังก์ชันการจัดการ SF₆ ที่จำเป็นหลายอย่าง ได้แก่

การกู้คืนก๊าซ การดูดอากาศ การชาร์จ การจัดเก็บ และการเติมถังถังเก็บ SF₆ ขนาด 300 ลิตรไม่ ระบบใช้

ระบบดูดอากาศกำลังสูง

ระบบมาพร้อมกับใช่ ระบบมีทั้งโหมด ด้วยสุญญากาศสูงสุด ≤10 Pa สำหรับการดูดอากาศอุปกรณ์ไฟฟ้า SF₆ ก่อนการชาร์จก๊าซ และระบบกรองและทำให้แห้งถูกรวมเข้ากับกระบวนการกู้คืน SF₆ ตัวกรองสารดูดความชื้นที่สร้างใหม่ได้เองใช้

การสร้างใหม่ด้วยการให้ความร้อนภายใต้สุญญากาศ

ช่วยรักษาประสิทธิภาพการทำให้แห้งของระบบการออกแบบเคลื่อนที่ระบายความร้อนด้วยอากาศการกำหนดค่าระบายความร้อนด้วยอากาศช่วยขจัดความจำเป็นในการใช้น้ำภายนอก โครงสร้างเคลื่อนที่แบบมือจับช่วยให้สามารถเคลื่อนย้ายรถเข็นบริการได้อย่างสะดวกในพื้นที่บริการและบำรุงรักษา

ฟังก์ชันหลัก

การกู้คืนก๊าซ SF₆ อัตโนมัติเต็มรูปแบบการดูดอากาศ SF₆การชาร์จก๊าซ SF₆

การชาร์จแบบสมดุล

การชาร์จแบบเสริมแรงดันด้วยคอมเพรสเซอร์

การจัดเก็บก๊าซ SF₆

• การเติมถังก๊าซ SF₆
• การกรองก๊าซ SF₆
• การทำให้แห้งก๊าซ SF₆
• การทำให้บริสุทธิ์ก๊าซ SF₆
• หน่วงเวลาหยุดสุญญากาศ
• การควบคุมหน้าจอสัมผัส PLC
• การใช้งาน
• KSLH-30WY/20-63-300MZ ออกแบบมาสำหรับการปฏิบัติงานจัดการก๊าซ SF₆ ที่เกี่ยวข้องกับการผลิต การติดตั้ง การทดสอบการใช้งาน และการบำรุงรักษาอุปกรณ์ไฟฟ้า
• การบำรุงรักษา GIS
• ระบบสามารถใช้กู้คืน SF₆ ก่อนการบำรุงรักษา GIS และดูดอากาศอุปกรณ์ก่อนเติมก๊าซ SF₆
• เบรกเกอร์วงจร SF₆
• เหมาะสำหรับการกู้คืน การดูดอากาศ และการชาร์จก๊าซ SF₆ ในระหว่างการติดตั้ง การบำรุงรักษา และการบริการเบรกเกอร์วงจร

การผลิตอุปกรณ์ไฟฟ้า SF₆

ฟังก์ชันการกู้คืน การดูดอากาศ และการชาร์จแบบรวมทำให้ระบบนี้เหมาะสำหรับการจัดการก๊าซ SF₆ ในระหว่างการผลิตและประกอบอุปกรณ์ไฟฟ้าที่หุ้มฉนวนด้วย SF₆

การติดตั้งและทดสอบการใช้งานอุปกรณ์

รถเข็นบริการสามารถใช้สำหรับการดูดอากาศและการเติม SF₆ ในระหว่างการติดตั้งและทดสอบการใช้งาน GIS และอุปกรณ์อื่นๆ ที่หุ้มฉนวนด้วย SF₆

การกู้คืนและจัดเก็บก๊าซ SF₆

SF₆ ที่กู้คืนได้สามารถควบแน่นและจัดเก็บในถังเก็บ 300 ลิตรแบบรวม หรือถ่ายโอนไปยังถังก๊าซ

การนำก๊าซ SF₆ กลับมาใช้ใหม่และการบำบัด

ระบบกรองและทำให้แห้งช่วยปรับสภาพก๊าซ SF₆ ที่กู้คืนได้ก่อนการจัดเก็บหรือนำกลับมาใช้ใหม่ ขึ้นอยู่กับคุณภาพก๊าซและข้อกำหนดการใช้งาน

ข้อมูลจำเพาะทางเทคนิค

ประสิทธิภาพระบบ

พารามิเตอร์

ข้อมูลจำเพาะ

รุ่น

KSLH-30WY/20-63-300MZ

ประเภทระบบ

อัตโนมัติเต็มรูปแบบ, ควบแน่นภายใต้แรงดันสูง, ระบายความร้อนด้วยอากาศ, เคลื่อนที่ได้

ประเภทคอมเพรสเซอร์

กึ่งปิด, ระบายความร้อนด้วยอากาศปริมาตรกระจัดทางทฤษฎี30 ม³/ชม.

สุญญากาศสูงสุด

≤10 Pa

สุญญากาศสูงสุด

≤10 Pa

แรงดันออกแบบ

3.9 MPa

สำหรับการ

ดูดอากาศ

ระบบปั๊มสุญญากาศจะดูดอากาศและก๊าซที่ตกค้างออกจากอุปกรณ์ไฟฟ้าก่อนการชาร์จ SF₆สำหรับการชาร์จ

ระบบมีโหมดการชาร์จอัตโนมัติสองโหมด:

สำหรับการใช้งานที่ต้องการแรงดันชาร์จสูงขึ้น โดยใช้แรงดันจากถังเก็บการชาร์จแบบเสริมแรงดันด้วยคอมเพรสเซอร์

สำหรับการใช้งานที่ต้องการแรงดันชาร์จสูงขึ้นการกำหนดค่าแบบรวมนี้ช่วยให้รถเข็นบริการหนึ่งคันสามารถปฏิบัติงานจัดการก๊าซ SF₆ หลักที่จำเป็นระหว่างการบริการอุปกรณ์ไฟฟ้าได้โหมดการทำงานอัตโนมัติ

1. พารามิเตอร์การทำงานที่ปรับได้ ได้แก่:การดูดอากาศ
2. หน่วงเวลาหยุดสุญญากาศการกู้คืน SF₆

ก๊าซ SF₆ จะถูกกู้คืนจากอุปกรณ์ไฟฟ้าที่เชื่อมต่อและควบแน่นเพื่อจัดเก็บ

การชาร์จแบบสมดุล

SF₆ จะถูกชาร์จเข้าสู่อุปกรณ์ไฟฟ้าโดยใช้แรงดันที่มีอยู่ในถังเก็บ

การชาร์จแบบเสริมแรงดันด้วยคอมเพรสเซอร์

คอมเพรสเซอร์ SF₆ จะให้แรงดันเพิ่มเติมระหว่างการชาร์จเมื่อแรงดันถังเก็บเพียงอย่างเดียวไม่เพียงพอ

ระบบควบคุม

อินเทอร์เฟซหน้าจอสัมผัส PLC ให้การแสดงผลที่ชัดเจนของขั้นตอนการทำงานของระบบและสถานะการทำงาน

พารามิเตอร์การทำงานที่ปรับได้ ได้แก่:

ค่าหยุดสุญญากาศ

หน่วงเวลาหยุดสุญญากาศ

การตั้งค่าการป้องกันคอมเพรสเซอร์

การตั้งค่าการสิ้นสุดการชาร์จ

หน่วงเวลาสิ้นสุดการชาร์จ

การตั้งค่าการสิ้นสุดการกู้คืน

• หน่วงเวลาสิ้นสุดการกู้คืน
• ระบบยังมีอินเทอร์เฟซการทำงานแบบแมนนวลสำหรับการควบคุมวาล์วและส่วนประกอบแต่ละชิ้นเมื่อจำเป็น
• ระบบกรองและทำให้แห้งก๊าซ SF₆
• KSLH-30WY/20-63-300MZ ประกอบด้วยระบบกรองและทำให้แห้งสำหรับการปรับสภาพก๊าซ SF₆ ที่กู้คืนได้
• ระบบใช้
• ตัวกรองสารดูดความชื้นที่สร้างใหม่ได้เอง
• สารดูดความชื้นสามารถสร้างใหม่ได้ผ่าน

การสร้างใหม่ด้วยการให้ความร้อนภายใต้สุญญากาศ

ลดความจำเป็นในการเปลี่ยนสารดูดความชื้นบ่อยครั้ง

ปริมาณความชื้นที่ระบุของ SF₆ ที่กู้คืนได้คือ

≤60 ppm/Vภายใต้เงื่อนไขการทดสอบที่ระบุอุปกรณ์เสริมมาตรฐานเลขที่ชื่อและข้อมูลจำเพาะ

หน่วยจำนวน1

รถเข็นกู้คืน ดูดอากาศ และชาร์จอัตโนมัติเต็มรูปแบบ

ระบบควบคุม PLC ช่วยให้การทำงานของกระบวนการจัดการ SF₆ ที่ซับซ้อนง่ายขึ้น และช่วยให้ผู้ใช้สามารถเลือกโหมดการทำงานอัตโนมัติที่แตกต่างกันได้การกู้คืน SF₆ ประสิทธิภาพสูง

หลักการควบแน่นภายใต้แรงดันสูงช่วยให้ SF₆ ที่กู้คืนได้ควบแน่นเพื่อการจัดเก็บและถ่ายโอนที่มีประสิทธิภาพ

ความจุจัดเก็บ 300 ลิตรขนาดใหญ่

ถังเก็บ 300 ลิตรแบบรวมให้ความจุในตัวที่มากพอสำหรับ SF₆ ที่กู้คืนได้

ประสิทธิภาพสุญญากาศสูง

ด้วยปั๊มสุญญากาศ 63 ม³/ชม. และสุญญากาศสูงสุด ≤10 Pa ระบบนี้จึงเหมาะสำหรับการดูดอากาศก่อนการชาร์จ SF₆

ไม่จำเป็นต้องใช้น้ำภายนอก

การออกแบบระบายความร้อนด้วยอากาศช่วยขจัดความจำเป็นในการใช้น้ำหล่อเย็นภายนอก ทำให้รถเข็นบริการสะดวกยิ่งขึ้นสำหรับการใช้งานภาคสนาม

คำถามที่พบบ่อย

รถเข็นบริการ SF₆ อัตโนมัติเต็มรูปแบบคืออะไร?

รถเข็นบริการ SF₆ อัตโนมัติเต็มรูปแบบคือระบบแบบรวมที่ใช้สำหรับการกู้คืน การดูดอากาศ การชาร์จ การจัดเก็บก๊าซ SF₆ และการปฏิบัติงานบำบัดก๊าซที่เกี่ยวข้อง โดยรวมคอมเพรสเซอร์ ปั๊มสุญญากาศ ถังเก็บ วาล์ว เครื่องมือ และระบบควบคุมเข้าไว้ในหน่วยเคลื่อนที่เดียว

KSLH-30WY/20-63-300MZ มีฟังก์ชันอะไรบ้าง?

ระบบมีฟังก์ชัน

การกู้คืน SF₆ การดูดอากาศ การชาร์จ การจัดเก็บ การเติมถัง การกรอง การทำให้แห้ง และการทำให้บริสุทธิ์

ถังเก็บสามารถบรรจุ SF₆ ได้เท่าใด?

ถังเก็บแบบรวมมีปริมาตร 300 ลิตร และความจุจัดเก็บ SF₆ เหลวที่ระบุคือ 300 กก.

ความจุการกู้คืน SF₆ คือเท่าใด?

ระบบใช้คอมเพรสเซอร์ SF₆ ขนาด 30 ม³/ชม. ภายใต้เงื่อนไขการทำงานที่ระบุ เวลาการกู้คืนคือ ≤0.3 ชม./ม³

ระบบสามารถบรรลุระดับสุญญากาศเท่าใด?ระบบสุญญากาศมีสุญญากาศสูงสุด ≤10 Paระบบสามารถดูดอากาศอุปกรณ์ไฟฟ้า SF₆ ได้เร็วแค่ไหน?

เวลาการดูดอากาศที่ระบุคือ ≤0.45 ชม./ม³ จาก 0.1 MPa ถึง 133 Pa โดยขึ้นอยู่กับปริมาตรอุปกรณ์จริงและเงื่อนไขการทำงาน

KSLH-30WY/20-63-300MZ สามารถชาร์จ SF₆ กลับเข้าสู่อุปกรณ์ไฟฟ้าได้หรือไม่?ใช่ ระบบมีทั้งโหมดการชาร์จแบบสมดุล และไม่ ระบบใช้

ระบบสามารถเติม SF₆ ลงในถังก๊าซได้หรือไม่?

ใช่ รถเข็นบริการรองรับการถ่ายโอน SF₆ และการเติมถัง

ระบบมีการทำให้แห้งและทำให้บริสุทธิ์ SF₆ หรือไม่?

ใช่ ระบบมีส่วนประกอบการกรองและทำให้แห้ง รวมถึงตัวกรองสารดูดความชื้นที่สร้างใหม่ได้เอง ปริมาณความชื้นที่ระบุของ SF₆ ที่กู้คืนได้คือ ≤60 ppm/Vรถเข็นบริการ SF₆ ต้องการน้ำหล่อเย็นหรือไม่?ไม่ ระบบใช้

การออกแบบระบายความร้อนด้วยอากาศ

ดังนั้นจึงไม่จำเป็นต้องใช้น้ำหล่อเย็นภายนอกสามารถปรับแต่งอุปกรณ์ได้หรือไม่?ใช่ KSTONE สามารถปรับแต่งสายเชื่อมต่อ อะแดปเตอร์ อินเทอร์เฟซ ความจุจัดเก็บ แหล่งจ่ายไฟ และการกำหนดค่าระบบอื่นๆ ตามอุปกรณ์ SF₆ และข้อกำหนดการใช้งานของลูกค้า

อุปกรณ์จัดการก๊าซ SF₆ ที่เกี่ยวข้อง

สำหรับความต้องการจัดการก๊าซ SF₆ ที่แตกต่างกัน KSTONE ยังมี:หน่วยกู้คืนก๊าซ SF₆ระบบกู้คืนและเติม SF₆ อัตโนมัติเต็มรูปแบบระบบกู้คืนและทำให้บริสุทธิ์ก๊าซ SF₆ระบบปั๊มสุญญากาศก๊าซ SF₆

เครื่องวิเคราะห์ก๊าซ SF₆

เครื่องตรวจจับการรั่วไหล SF₆

ระบบก๊าซผสม SF₆/N₂

ขอโซลูชันรถเข็นบริการ SF₆

กำลังมองหา

ระบบกู้คืน ดูดอากาศ และชาร์จ SF₆ อัตโนมัติเต็มรูปแบบสำหรับ GIS เบรกเกอร์วงจร หรืออุปกรณ์ไฟฟ้าที่หุ้มฉนวนด้วย SF₆ อื่นๆ?ติดต่อ KSTONE พร้อมระดับแรงดันไฟฟ้าของอุปกรณ์ ความจุแก๊ส SF₆ ความจุจัดเก็บที่ต้องการ อินเทอร์เฟซการเชื่อมต่อ และข้อกำหนดแหล่งจ่ายไฟ ทีมเทคนิคของเราสามารถแนะนำการกำหนดค่ารถเข็นบริการ SF₆ ที่เหมาะสมสำหรับการใช้งานของคุณได้
