ระบบการจัดการแก๊ส SF6 ความจุสูงที่ออกแบบมาเพื่อการฟื้นฟู, การเก็บรักษา, การสูบแอก, การเติมและการบําบัด

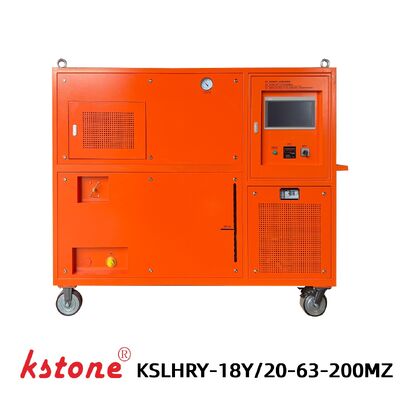

KSLHRY-18Y/20-63-200MZ ((415V) SF6 อุปกรณ์ฟื้นฟูแก๊ส

ระบบฟื้นฟูแก๊ส SF6 ความดันสูง ด้วยถังเก็บ 600L

รายการKSTONE KSLHRY-18Y/20-63-200MZ ((415V) SF6 อุปกรณ์ฟื้นฟูแก๊สเป็นระบบการจัดการแก๊ส SF6 ที่ใช้งานหนักที่ออกแบบมาเพื่อการฟื้นฟู, การเก็บ, การสูบแอกูมิค, การเติมและการบําบัดแก๊สซัลเฟอร์เฮกซฟลอริด (SF6) จาก GISเครื่องตัดวงจรและอุปกรณ์ไฟฟ้าอื่น ๆ ที่กันอากาศด้วย SF6.

การใช้วิธีการฟื้นฟูด้วยการผสมผสานความดันสูง, ระบบบด SF6 ไปยังความดันสูงและแปลงมันเป็นรูปของเหลวสําหรับการเก็บรักษาอย่างมีประสิทธิภาพระบบกรองและระบบแห้งในหน่วยเคลื่อนย้ายหนึ่ง.

กับการควบคุมด้วยจอสัมผัส PLC, การเย็นอากาศและความจุในการเก็บของ 600L ระบบการฟื้นฟูก๊าซ SF6 นี้เหมาะสําหรับผู้ผลิตอุปกรณ์ไฟฟ้า, สตาร์เครื่องประกอบไฟฟ้าและการใช้งานด้านบํารุงรักษา SF6 ที่ต้องการการจัดการแก๊สขนาดใหญ่.

ลักษณะสําคัญ

การฟื้นฟูการผสมผสานความดันสูง

เครื่องบด SF6 ใช้เทคโนโลยีความดันสูงเพื่อแปลง SF6 ที่ได้รับการฟื้นฟูเป็นรูปของเหลวเพื่อการเก็บและเติมกระปุกอย่างมีประสิทธิภาพ

ความจุของ SF6 600L

การบูรณาการถังเก็บของขนาด 600 ลิตรสนับสนุนทั้งการเก็บก๊าซและสาร SF6 และให้ความจุพอเพียงสําหรับการดําเนินการฟื้นฟู SF6 ในขนาดใหญ่

การจัดการแก๊ส SF6 หลายฟังก์ชัน

ระบบหนึ่งรวม:

• การฟื้นฟูก๊าซ SF6
• การเก็บก๊าซ SF6
• การปั๊มระบายความร้อน
• การเติมแก๊ส SF6
• การเติมกล่อง SF6
• การกรองก๊าซ
• การแห้งด้วยก๊าซ

การควบคุม PLC อัตโนมัติ

อินเตอร์เฟซจอสัมผัส PLC ให้ระบบควบคุมที่เข้าใจง่ายกับโหมดการทํางานที่กําหนดไว้สําหรับการสูบแอกุ๊ม, การฟื้นฟู, การเติมและการเติมกระปุก

ระบบการแห้งแบบฟื้นฟูตัวเอง

เครื่องกรองแห้งที่ติดตั้งใช้เครื่องทําความร้อนแบบแอกุ๊ม การกระตุ้นการฟื้นฟู, ทําให้ระบบแห้งสามารถฟื้นฟูใหม่สําหรับการทํางานซ้ํา

การ ออกแบบ เครื่อง บํารุง อากาศ และ เครื่องย้าย

ระบบใช้ระบบทําความเย็นด้วยอากาศ และไม่ต้องการแหล่งน้ําภายนอก ทําให้เหมาะสําหรับการบริการและการบํารุงรักษา

SF6 การบําบัดก๊าซ

ระหว่างกระบวนการฟื้นฟู ระบบกรองและแห้งที่บูรณาการช่วยกําจัดความชื้นและอนุภาคแข็งจากก๊าซ SF6 ที่ได้รับการฟื้นฟู

หน้าที่หลัก

SF6 การฟื้นฟูและเก็บก๊าซ

ระบบจะนําก๊าซ SF6 ออกจากอุปกรณ์ไฟฟ้าและเก็บมันไว้ในภาชนะเก็บของ 600 ลิตร

การปั๊มระยะว่าง

จําหน่ายปั๊มระบายความว่างพิเศษสําหรับการถอนอุปกรณ์ไฟฟ้า SF6 ก่อนการเติมน้ํามันหรือการใช้งาน

SF6 เติมก๊าซ

SF6 ที่เก็บไว้สามารถโอนกลับไปยังเครื่องสลับผ่านระบบการเติมเต็ม ความดันการเติมเต็มสามารถควบคุมผ่านวาล์วลดแรง.

SF6 เติมกระปุก

เครื่องบดอัดแรงดันสูงทําให้ SF6 ที่ได้รับการนําไปสู่กล่อง SF6 ภายนอก

การเติมน้ํากล่อง SF6 เป็นการดําเนินงานทางเทคนิค และควรดําเนินการโดยบุคลากรที่ได้รับการฝึกอบรมเท่านั้น โดยปฏิบัติตามขั้นตอนความปลอดภัยที่ใช้ได้

การกรองและการแห้ง

วงจรการฟื้นฟูรวมการกรองและระบบการแห้งแบบฟื้นฟู เพื่อช่วยรักษาคุณภาพของ SF6 ที่ได้รับการฟื้นฟูระหว่างการจัดการ

รายละเอียดเทคนิค

ปริมาตร	รายละเอียด
รุ่น	KSLHRY-18Y/20-63-200MZ ((415V)
ประเภท	เครื่องเหลวแรงดันสูง เครื่องเย็นด้วยอากาศ เครื่องเคลื่อนย้าย
อุณหภูมิแวดล้อม	-10°C ถึง 40°C
ความดันเริ่มต้นในการฟื้นฟู	≤ 10 บาร์
ความดันปลายของการฟื้นฟู	≤ 0 MPa
เติม ความ กดดัน ตอน เริ่ม	≤ 133 Pa
เติม ความ กดดัน สุด ท้าย	≤ 10 บาร์
วัคิวัมสุดยอด	≤ 2 × 10−3 mbar
อัตราการรั่วไหลประจําปี	≤ 0.5%
ความชื้น SF6 ที่ได้รับคืนมา	≤ 60 ppm/V
ปริมาณน้ํามัน SF6 ที่ได้รับการนํากลับมา	0 ppm
โหมดการเก็บ	ก๊าซ / น้ํา
ความดันถังเก็บ	50 บาร์
ปริมาณถังเก็บ	600 ลิตร
ความจุเก็บของเหลว	600 กิโลกรัม
วิธีการหล่อลื่น	การผสมผสานความดันสูง
การฟื้นฟูกรองแห้ง	เครื่องทําความร้อนด้วยความว่าง
พลังงาน	3 ขั้นตอน, 415 วอลต์, 50Hz
พลังงานทั้งหมด	≤ 15 kW
ระดับเสียง	≤ 75 dB ((A)
น้ําหนักของอุปกรณ์	≤ 600 kg

เครื่องบด SF6

ปริมาตร	รายละเอียด
ประเภทของเครื่องบด	เครื่องปรับปรุงความเย็นด้วยอากาศ
การขยับทางทฤษฎี	6 m3/h
ความดันการปล่อยสูงสุด	30 บาร์
ความดันการปล่อย	28 บาร์
ความดันการดูดที่อนุญาตขั้นต่ํา	50 mbar
ความดันดูดที่อนุญาตสูงสุด	5 บาร์
อุณหภูมิสูงสุดของอากาศออก	130°C
พลังงานเครื่องบด	2.2 กิโลกรัม

ปั๊มดูดฝุ่น

ปริมาตร	รายละเอียด
ความเร็วการสูบ	40 m3/h
วัคิวัมสุดยอด	≤ 0.1 mbar
พลัง	2.2 กิโลกรัม

ถังเก็บ

ปริมาตร	รายละเอียด
ประเภทของถัง	ประเภท II
ความกดดันในการออกแบบ	39 บาร์
อุณหภูมิการออกแบบ	100 °C
ปริมาณ	600 ลิตร
ความจุเก็บของเหลว	600 กิโลกรัม

หลักการทํางาน

KSLHRY-18Y/20-63-200MZ ((415V) รวมเครื่องบด SF6, เครื่องปั๊มระบายความว่าง, เครื่องเก็บของ, ระบบกรอง, ระบบแห้ง, วาล์วและอุปกรณ์วัด.

ระหว่างการฟื้นฟู SF6 เครื่องบดเพิ่มความดันของก๊าซที่ได้รับการฟื้นฟูก๊าซถูกทําให้เหลวในสภาพความดันสูง และถูกเก็บไว้ในภาชนะเก็บ 600 ลิตร.

ในขณะเดียวกัน ระบบกรองและแห้งช่วยกําจัดความชื้นและอนุภาคแข็งระหว่างการจัดการแก๊ส

ระบบสามารถใช้ SF6 ที่เก็บไว้เพื่อเติมแก๊สหรือโอน SF6 เข้ากล่องภายนอกผ่านวงจรเติมแรงดันสูง

การควบคุม PLC อัตโนมัติ

ระบบควบคุมจอสัมผัส PLC ให้ช่องทางการทํางานพิเศษสําหรับวิธีการจัดการ SF6 ที่แตกต่างกัน

KSLHRY-18Y/20-63-200MZ ((415V) เหมาะสําหรับการจัดการแก๊ส SF6 ระหว่าง:

• การติดตั้ง GIS และการใช้งาน
• การบํารุงรักษา GIS
• การบํารุงรักษาเครื่องตัดวงจร SF6
• การบํารุงรักษาสถานีไฟฟ้า
• การผลิตอุปกรณ์ไฟฟ้า SF6
• การฟื้นฟูและการเก็บก๊าซ SF6
• การเติมกล่อง SF6
• การเปลี่ยนและซ่อมแซมอุปกรณ์ไฟฟ้า

มันเหมาะสําหรับการใช้งานที่ต้องการการเก็บ SF6 ความจุขนาดใหญ่และฟังก์ชันการจัดการแก๊สที่ครบวงจร.

แพ็คเกจมาตรฐานรวมถึง:

• 1 × SF6 อุปกรณ์ฟื้นฟูก๊าซ
• 1 × คู่มือผู้ใช้
• 1 × ใบรับรองความสอดคล้อง
• 1 × 5 เมตร สายเหล็ก 2 ชั้น สายเหล็กที่ผสมผสานกับสายเชื่อม DN20 ที่ปิดตัวเองและสายเชื่อมกล่องลูกวาล์ว
• 1 × 10 m หลอดยางสับเส้นเหล็ก 2 ชั้น พร้อมเครื่องเชื่อม DN20
• 10 × M27 × 1.5 ซีลเกต
• 10 × M36 × 2 ซองปิด
• 1 × M36 × 2 แผ่นเส้นหญิงเป็น M27 × 1.5 แผ่นเส้นชาย
• 1 × เครื่องสลับ
• 1 × หลังคากันฝน

หลอด, เครื่องเชื่อมและเครื่องปรับเปลี่ยนยังสามารถปรับแต่งตาม GIS ของลูกค้า, เครื่องตัดวงจรหรือ SF6 อินเตอร์เฟซอุปกรณ์

KSTONE มีความเชี่ยวชาญในอุปกรณ์การฟื้นฟู ก๊าซ SF6, การจัดการ, การทดสอบและการบําบัดสําหรับการนําส่งและกระจายพลังงาน

ระบบการฟื้นฟูก๊าซ SF6 ของเราถูกออกแบบมาเพื่อความจุของอุปกรณ์และความต้องการในการทํางานที่แตกต่างกัน จากหน่วยการฟื้นฟูที่พกพาไปยังระบบการบริการ SF6 อัตโนมัติขนาดใหญ่

สําหรับโครงการที่ต้องการการปรับแต่งตามความต้องการ KSTONE สามารถให้บริการทางแก้ไขที่พัฒนาขึ้นจาก:

• ความจุของก๊าซ SF6
• ความเร็วในการฟื้นฟู
• ปริมาณถังเก็บ
• พลังงานไฟฟ้า
• ความต้องการความว่าง
• ความต้องการในการเติมแก๊ส
• อินเตอร์เฟซ GIS และเครื่องตัดวงจร
• การทํางานอัตโนมัติหรือมือ

ติดต่อ KSTONE เพื่อหารือความต้องการในการฟื้นฟูก๊าซ SF6 ของคุณ

สําหรับการแก้ไขการจัดการแก๊ส SF6 อย่างสมบูรณ์แบบ คุณอาจสนใจใน:

SF6 ระบบฟื้นฟูก๊าซ
สํารวจรูปแบบการฟื้นฟู, การดูดฝุ่น, การเติมและการจัดเก็บที่แตกต่างกัน

เครื่องวิเคราะห์ก๊าซ SF6
การวัดความบริสุทธิ์ของ SF6, ความชื้น และผลิตภัณฑ์การละลายหลังจากการบํารุงรักษาหรือการฟื้นฟูก๊าซ

เครื่องตรวจจับการรั่ว SF6
ตําแหน่งการรั่วไหลของ SF6 จาก GIS, เครื่องตัดวงจร, วาล์วและอุปกรณ์ SF6 อื่นๆ

SF6 ระบบปั๊มระบายความว่าง
โปรแกรมแก้ไขความเปียกเฉพาะสําหรับการล้างอุปกรณ์ไฟฟ้า SF6

อุปกรณ์ผสมและชาร์จก๊าซ SF6/N2
สําหรับการใช้งานที่ต้องการการผสมผสานและเติมแก๊ส SF6/N2 ที่ควบคุม

มันถูกออกแบบมาเพื่อการฟื้นฟู, การจัดเก็บ, การดูดฝุ่น, การเติมเต็มและการจัดการก๊าซ SF6 จาก GIS, เครื่องตัดวงจรและอุปกรณ์ไฟฟ้าอื่น ๆ ที่แยกกันจาก SF6.

ระบบนี้มีถังเก็บของ 600Lมีความจุในการเก็บของเหลวที่ระบุสูงสุด 600 kg

ใช่ ระบบใช้เครื่องปรับความดันสูง SF6 เพื่อโอน SF6 กลับคืนมาในกระบอกภายนอก

ไม่ มันใช้เครื่องเย็นด้วยอากาศออกแบบและไม่ต้องการแหล่งน้ําภายนอก

ใช่ ระบบใช้ PLC การควบคุมจอสัมผัส และให้โหมดการทํางานอัตโนมัติสําหรับการสูบแอกุ๊ม, การฟื้นฟู, การเติมและการเติมกระปุก

ใช่ โฮสส์ อดพเตอร์และคอนเนคเตอร์สามารถตั้งค่าได้ตาม GIS ของลูกค้า หรืออินเตอร์เฟซของเครื่องตัดวงจร

การตั้งค่ามาตรฐานใช้ไฟไฟฟ้า 3 ขั้นตอน 415V, 50Hz.

กําลังมองหาระบบฟื้นฟูก๊าซ 600L SF6สําหรับการบํารุงรักษา GIS การบํารุงรักษาเครื่องตัดวงจร หรือการใช้งานในสับสเตชั่น

ส่งความกระตุ้นของอุปกรณ์ จํานวนก๊าซ SF6 ความจุที่ต้องการ พลังงานไฟฟ้า และการเชื่อมต่อKSTONE สามารถแนะนําการฟื้นฟูและการจัดการก๊าซ SF6 ที่เหมาะสมสําหรับการใช้งานของคุณ.

รุ่น: KSLHRY-18Y/20-63-200MZ ((415V)

ติดต่อ KSTONE สําหรับรายละเอียดเทคนิค, ราคาและการปรับแต่งตามความต้องการ
