เครื่องวิเคราะห์ฉนวนขนาดกลางแบบหลายพารามิเตอร์ KS30-H3W สำหรับสวิตช์เกียร์ที่เป็นมิตรต่อสิ่งแวดล้อม

การวัดก๊าซ ออกซิเจน และจุดน้ำค้าง SF₆ สำหรับสวิตช์เกียร์แบบหุ้มฉนวน N₂ และอากาศแห้ง

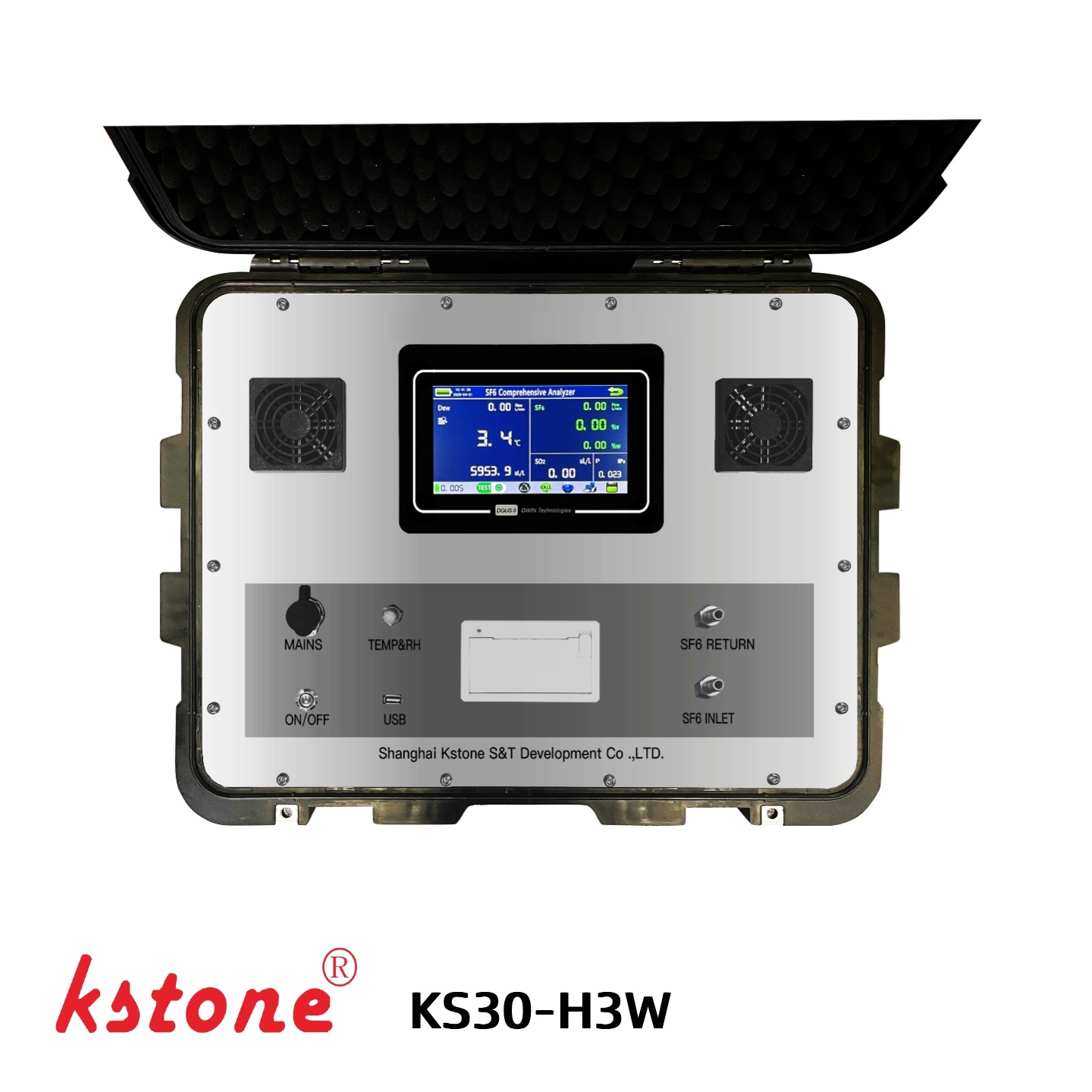

ที่KSTONE KS30-H3Wคือเครื่องวิเคราะห์ฉนวนขนาดกลางแบบหลายพารามิเตอร์ที่ออกแบบมาสำหรับการทดสอบคุณภาพก๊าซในสวิตช์เกียร์ที่เป็นมิตรต่อสิ่งแวดล้อมโดยใช้ N₂ หรืออากาศแห้งเป็นสื่อฉนวน

เครื่องวิเคราะห์จะรวมเข้าด้วยกันติดตามการวัด SF₆ การวัดออกซิเจน (O₂) และการวัดจุดน้ำค้างในอุปกรณ์พกพาชิ้นเดียว สามารถระบุสภาพแวดล้อมของฉนวน-ก๊าซที่แตกต่างกันได้โดยการวัดความเข้มข้นของออกซิเจน ทำให้เหมาะสำหรับทั้งสองอย่างสวิตช์เกียร์หุ้มฉนวน N₂ และฉนวนอากาศแห้ง.

ด้วยเซ็นเซอร์ประสิทธิภาพสูงนำเข้า ไมโครโปรเซสเซอร์ความเร็วสูง หน้าจอสัมผัสสี และระบบควบคุมการไหลของก๊าซในตัว KS30-H3W ให้การวัดภาคสนามที่รวดเร็วและสะดวกสำหรับผู้ผลิตอุปกรณ์ไฟฟ้า สถานีไฟฟ้าย่อย ทีมบำรุงรักษา และผู้ให้บริการทดสอบทางไฟฟ้า

ฟังก์ชั่นการวัดที่สำคัญ

ติดตามการวัด SF₆

KS30-H3W สามารถตรวจจับปริมาณ SF₆ ในสวิตช์เกียร์ที่เป็นมิตรต่อสิ่งแวดล้อมได้

• ช่วงการวัด:0–3000 แผ่นต่อนาที
• ปณิธาน:0.1 แผ่นต่อนาที
• เวลาตอบสนอง:≤30วิ

การวัดค่า Trace SF₆ สามารถใช้ในการตรวจสอบการปนเปื้อน SF₆ ที่เป็นไปได้หรือ SF₆ ที่ตกค้างในระบบฉนวนก๊าซที่ใช้ N₂ หรืออากาศแห้งเป็นสื่อฉนวนหลัก

การวัดออกซิเจน

เครื่องวิเคราะห์รองรับช่วงการวัด O₂ สองช่วงตามสื่อที่เป็นฉนวน

สำหรับสวิตช์เกียร์หุ้มฉนวน N₂

• ช่วงO₂:0–1%

สำหรับสวิตช์เกียร์แบบหุ้มฉนวนอากาศแห้ง

• ช่วงO₂:0–23%

ช่วงการวัด O₂ ช่วยให้สามารถใช้เครื่องมือกับสภาพแวดล้อมก๊าซสวิตช์เกียร์ที่เป็นมิตรต่อสิ่งแวดล้อมที่แตกต่างกัน โดยไม่ต้องใช้เครื่องวิเคราะห์แยกต่างหาก

การวัดจุดน้ำค้าง

KS30-H3W วัดจุดน้ำค้างของก๊าซตัวอย่างเพื่อช่วยประเมินสภาวะความชื้นภายในระบบฉนวนก๊าซ

• ช่วงการวัด:−80 ถึง +20°C
• ปณิธาน:0.1°ซ
• ความแม่นยำในการอ้างอิง:±0.5°ซ

การวัดความชื้นมีความสำคัญอย่างยิ่งในการตรวจสอบคุณภาพก๊าซของอุปกรณ์ไฟฟ้าที่ปิดผนึก และระบุสภาวะความชื้นที่ไม่เอื้ออำนวยซึ่งอาจส่งผลต่อประสิทธิภาพของฉนวน

เครื่องวิเคราะห์หนึ่งตัวสำหรับสื่อสวิตช์เกียร์ที่เป็นมิตรต่อสิ่งแวดล้อมที่แตกต่างกัน

สวิตช์เกียร์ที่เป็นมิตรกับสิ่งแวดล้อมอาจใช้สื่อฉนวนที่แตกต่างกันขึ้นอยู่กับการออกแบบอุปกรณ์

KS30-H3W รวมการวัดหลายค่าไว้ในเครื่องมือเดียว ช่วยให้ผู้ใช้สามารถทดสอบ:

การกำหนดค่าแบบหลายพารามิเตอร์นี้ช่วยลดความจำเป็นในการพกพาเครื่องมือทดสอบแยกกันสำหรับการตรวจวัดคุณภาพก๊าซต่างๆ

KS30-H3W ทำงานอย่างไร

ในระหว่างการตรวจวัด ก๊าซตัวอย่างจะถูกป้อนเข้าไปในเครื่องวิเคราะห์ผ่านการเชื่อมต่อการสุ่มตัวอย่าง

ระบบการไหลของก๊าซในตัวช่วยรักษาสภาวะการสุ่มตัวอย่างให้คงที่ ในขณะที่เซ็นเซอร์ภายในจะวัดพารามิเตอร์ของก๊าซที่ต้องการไปพร้อมๆ กัน

กระบวนการวัด

สวิตช์เกียร์ → การเก็บตัวอย่างแก๊ส → ความเสถียรของการไหล → การวัดหลายพารามิเตอร์ → การแสดงผลลัพธ์ → การจัดเก็บข้อมูล

เครื่องมือนี้สามารถให้ข้อมูลเกี่ยวกับ:

• ติดตามความเข้มข้นของ SF₆
• ความเข้มข้นของออกซิเจน
• จุดน้ำค้าง

ผลการวัดจะแสดงโดยตรงบนหน้าจอสัมผัสสีเพื่อความสะดวกในการใช้งานภาคสนาม

คุณสมบัติที่สำคัญ

1. การวัดหลายพารามิเตอร์

สามารถวัด SF₆, O₂ และจุดน้ำค้างได้โดยใช้เครื่องวิเคราะห์แบบรวมเพียงเครื่องเดียว ช่วยลดจำนวนเครื่องมือที่จำเป็นสำหรับการทดสอบภาคสนาม

2. ออกแบบมาสำหรับสวิตช์ N₂ และสวิตช์ลมแห้ง

ช่วงการวัดค่า O₂ สองช่วงรองรับการใช้งานตัวกลางฉนวนที่แตกต่างกัน:

• 0–1% O₂ สำหรับสวิตช์เกียร์แบบหุ้มฉนวน N₂
• 0–23% O₂ สำหรับสวิตช์เกียร์แบบหุ้มฉนวนอากาศแห้ง

3. ติดตามการตรวจจับ SF₆

เครื่องมือวัดการติดตาม SF₆ จาก0 ถึง 3000 แผ่นต่อนาทีโดยมีมติที่0.1 แผ่นต่อนาที.

4. การตอบสนองการวัดที่รวดเร็ว

เครื่องวิเคราะห์ได้รับการออกแบบมาเพื่อการทดสอบภาคสนามอย่างรวดเร็ว โดยการวัด SF₆, O₂ และองค์ประกอบก๊าซจะตอบสนองภายในเวลาประมาณ 30 วินาทีภายใต้สภาวะที่กำหนด

5. การควบคุมการไหลแบบรวม

วาล์วรักษาแรงดันในตัวและมิเตอร์วัดกระแสแบบอิเล็กทรอนิกส์ช่วยรักษาสภาวะก๊าซตัวอย่างให้คงที่ในระหว่างการตรวจวัด

6. เซ็นเซอร์ประสิทธิภาพสูง

เครื่องวิเคราะห์ใช้เซ็นเซอร์นำเข้าประสิทธิภาพสูงเพื่อการวัดที่เสถียรและความสามารถในการทำซ้ำที่ดี

7. อินเทอร์เฟซหน้าจอสัมผัสสี

หน้าจอสัมผัสสีและอินเทอร์เฟซผู้ใช้แบบกราฟิกทำให้การทำงานง่ายขึ้น และช่วยให้ดูผลการวัดและการตั้งค่าเครื่องมือได้โดยตรงบนจอแสดงผล

8. สร้างขึ้นเพื่อการทดสอบภาคสนาม

เครื่องมือขนาดกะทัดรัดมีน้ำหนักประมาณ3.5 กกและใช้พลังงานจากแบตเตอรี่ลิเธียม ขณะเดียวกันก็รองรับไฟ AC เพื่อการใช้งานภาคสนามและเวิร์คช็อปที่ยืดหยุ่น

ข้อมูลจำเพาะทางเทคนิค

การวัด SF₆

การวัดจุดน้ำค้าง

* เวลาตอบสนองอาจแตกต่างกันไปภายใต้เงื่อนไขการวัดที่แตกต่างกัน ข้อมูลจำเพาะดั้งเดิมระบุค่าอ้างอิง 30 วินาทีและ 300 วินาทีตามลำดับ

ไนโตรเจน (N₂)

ออกซิเจน (O₂) – ช่วงต่ำ

สำหรับสวิตช์เกียร์หุ้มฉนวน N₂

ออกซิเจน (O₂) – ช่วงสูง

สำหรับสวิตช์เกียร์แบบหุ้มฉนวนอากาศแห้ง

ข้อมูลจำเพาะทั่วไป

การใช้งานทั่วไป

KS30-H3W ได้รับการออกแบบมาเพื่อการทดสอบคุณภาพก๊าซและการบำรุงรักษาอุปกรณ์ไฟฟ้าที่เป็นมิตรต่อสิ่งแวดล้อม

สวิตช์เกียร์เป็นมิตรกับสิ่งแวดล้อม

ใช้เพื่อทดสอบสภาวะของก๊าซฉนวนในสวิตช์เกียร์โดยใช้ N₂ หรืออากาศแห้ง แทนระบบฉนวนแบบ SF₆ ทั่วไป

ผู้ผลิตอุปกรณ์ไฟฟ้า

เหมาะสำหรับการตรวจสอบคุณภาพก๊าซในระหว่างการผลิตอุปกรณ์ การประกอบ และการทดสอบการใช้งาน

สถานีย่อย

ใช้สำหรับการตรวจสอบภาคสนามและงานซ่อมบำรุงอุปกรณ์ไฟฟ้าที่หุ้มฉนวนแก๊ส

การบำรุงรักษาอุปกรณ์ไฟฟ้า

ให้การวัดค่าการติดตาม SF₆ ออกซิเจน และจุดน้ำค้างแบบพกพาระหว่างกิจกรรมการตรวจสอบและบำรุงรักษา

เหมาะสำหรับบริษัททดสอบและผู้ให้บริการที่ต้องการเครื่องวิเคราะห์ก๊าซแบบหลายพารามิเตอร์ขนาดกะทัดรัดสำหรับการใช้งานภาคสนาม

ทำไมต้องเลือก KSTONE KS30-H3W

การวัดหลายรายการในเครื่องมือเดียว

แทนที่จะใช้เครื่องมือแยกกันสำหรับการติดตาม SF₆ ออกซิเจน และจุดน้ำค้าง KS30-H3W รวมการวัดเหล่านี้ไว้ในแพลตฟอร์มแบบพกพาที่เดียว

ปรับให้เข้ากับสื่อฉนวนต่างๆ

ช่วงการวัด O₂ สองช่วงทำให้เครื่องวิเคราะห์เดียวกันสามารถใช้กับทั้งการใช้งานฉนวน N₂ และอากาศแห้ง

การปฏิบัติการภาคสนามภาคปฏิบัติ

ระบบควบคุมการไหลแบบรวม อินเทอร์เฟซหน้าจอสัมผัส พลังงานแบตเตอรี่ และการออกแบบที่กะทัดรัด ทำให้เครื่องมือนี้เหมาะสำหรับการทดสอบนอกสถานที่

การประเมินคุณภาพก๊าซอย่างรวดเร็ว

การรวมกันของพารามิเตอร์การวัดหลายตัวช่วยให้ผู้ใช้ได้ภาพสภาวะฉนวน-ก๊าซที่ครอบคลุมมากขึ้นในระหว่างการดำเนินการทดสอบครั้งเดียว

ฟังก์ชั่นการจัดการข้อมูลและเครื่องมือ

นอกจากการตรวจวัดก๊าซแล้ว KS30-H3W ยังมีฟังก์ชันการทำงานหลายอย่างที่ออกแบบมาสำหรับการทดสอบภาคสนามอีกด้วย

ซึ่งรวมถึง:

• การวัดแบบเรียลไทม์
• การจัดการพลังงาน
• การบริหารเวลา
• การจัดเก็บไฟล์
• การตั้งค่าพารามิเตอร์
• การทำงานของหน้าจอสัมผัสสี
• ส่วนติดต่อผู้ใช้แบบกราฟิก

สามารถดูข้อมูลการวัดได้โดยตรงบนอุปกรณ์และจัดเก็บไว้เพื่อใช้อ้างอิงในภายหลัง

KS30-H3W โดยสรุป

คำถามที่พบบ่อย

KS30-H3W วัดค่าอะไร?

KS30-H3W ได้รับการออกแบบมาเพื่อการวัดติดตาม SF₆ ออกซิเจน และจุดน้ำค้างโดยมีการวัด N₂ ตามการกำหนดค่าที่ระบุด้วย

KS30-H3W สามารถใช้กับทั้งสวิตช์เกียร์ N₂ และแบบลมแห้งได้หรือไม่

ใช่. เครื่องมือนี้ให้กช่วงต่ำ 0–1% O₂ สำหรับการใช้งาน N₂และกช่วงสูง 0–23% O₂ สำหรับการใช้งานในอากาศแห้ง.

เหตุใดจึงต้องวัดค่าการติดตาม SF₆ ในสวิตช์เกียร์ที่เป็นมิตรต่อสิ่งแวดล้อม

เมื่อใช้ N₂ หรืออากาศแห้งเป็นสื่อฉนวนหลัก การวัด SF₆ แบบติดตามสามารถช่วยระบุการมีอยู่ของ SF₆ ที่ตกค้างหรือปนเปื้อนในระบบแก๊ส

ช่วงจุดน้ำค้างคืออะไร?

ช่วงการวัดจุดน้ำค้างคือ−80 ถึง +20°Cโดยมีมติที่0.1°ซ.

สามารถใช้เครื่องมือนี้ในการทดสอบภาคสนามได้หรือไม่?

ใช่. KS30-H3W ได้รับการออกแบบให้เป็นเครื่องวิเคราะห์แบบพกพา และรองรับการทำงานของแบตเตอรี่ลิเธียม รวมถึงไฟ AC 100–240 V

อุตสาหกรรมใดบ้างที่สามารถใช้ KS30-H3W ได้?

ผู้ใช้ทั่วไป ได้แก่สาธารณูปโภคด้านพลังงาน ผู้ผลิตสวิตช์เกียร์ บริษัททดสอบไฟฟ้า ผู้รับเหมาบำรุงรักษา และองค์กรอื่นๆ ที่เกี่ยวข้องกับการตรวจสอบสวิตช์เกียร์ที่เป็นมิตรต่อสิ่งแวดล้อม.
