เครื่องวิเคราะห์จุดน้ำค้าง ความบริสุทธิ์ และก๊าซ SO₂ SF₆ พร้อมการกู้คืน

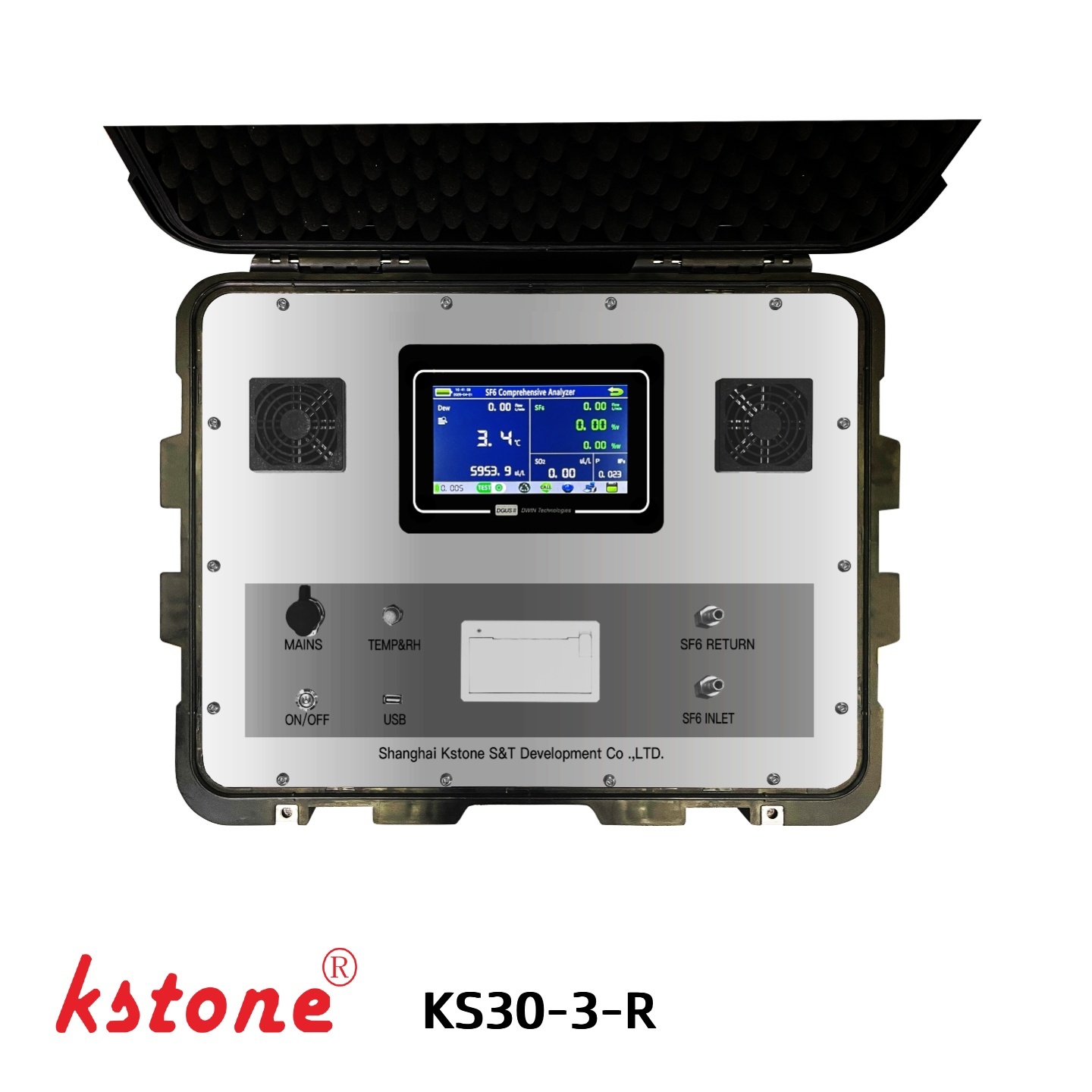

KS30-3-R

การวัดคุณภาพก๊าซ SF₆ 3-in-1 พร้อมการนำก๊าซกลับมาใช้ใหม่

ที่KSTONE KS30-3-Rคือเครื่องวิเคราะห์ก๊าซ SF₆ แบบพกพา ออกแบบมาเพื่อการทดสอบคุณภาพก๊าซอย่างครอบคลุมและการนำก๊าซกลับมาใช้ใหม่ในระหว่างการบำรุงรักษาอุปกรณ์ไฟฟ้า

เครื่องมือนี้รวมการตรวจวัดคุณภาพก๊าซ SF₆ ที่จำเป็นสามรายการเข้าด้วยกัน:

• จุดน้ำค้าง SF₆ / ความชื้น
• ความบริสุทธิ์ของSF₆
• ผลิตภัณฑ์จากการสลายตัวSO₂

ฟังก์ชันการนำก๊าซกลับมาใช้ใหม่ในตัวทำให้สามารถกู้คืน SF₆ ที่ทดสอบแล้วได้หลังการตรวจวัด ซึ่งช่วยลดการปล่อย SF₆ ที่ไม่จำเป็นในระหว่างการตรวจสอบและบำรุงรักษาตามปกติ

KS30-3-R เหมาะสำหรับGIS, เซอร์กิตเบรกเกอร์ SF₆, สวิตช์เกียร์แบบหุ้มแก๊ส และอุปกรณ์ไฟฟ้าอื่นๆ ที่เติม SF₆.

คุณสมบัติที่สำคัญ

1. การวิเคราะห์ก๊าซ SF₆ สามพารามิเตอร์

KS30-3-R รวมการทดสอบคุณภาพก๊าซ SF₆ ที่จำเป็นทั่วไปสามรายการไว้ในเครื่องมือแบบพกพาเครื่องเดียว:

จุดน้ำค้าง + SF₆ ความบริสุทธิ์ + SO₂

ช่วยให้ผู้ปฏิบัติงานสามารถประเมินระดับความชื้น ความเข้มข้น SF₆ และสภาวะของผลิตภัณฑ์การสลายตัวของก๊าซโดยไม่ต้องใช้เครื่องวิเคราะห์แยกต่างหาก

2. ช่วงการวัดจุดน้ำค้างกว้าง

โมดูลวัดความชื้นให้ช่วงการวัดจุดน้ำค้างที่:

-80°ซ ถึง +20°ซ

เครื่องมือนี้ยังรองรับการแปลงระหว่างจุดน้ำค้างและความเข้มข้นของความชื้น ppmvทำให้ผลการทดสอบตีความได้ง่ายขึ้นตามความต้องการใช้งานที่แตกต่างกัน

ความแม่นยำที่ระบุคือ:

±0.5°ซ

โดยมีเอาต์พุตฟรอสต์พอยต์ต่ำกว่า 0°C

3. การควบคุมการไหลของมวลแบบอิเล็กทรอนิกส์

เครื่องวิเคราะห์ใช้เครื่องวัดอัตราการไหลมวลแบบอิเล็กทรอนิกส์เพื่อควบคุมการไหลของตัวอย่างที่:

0.25–0.35 ลิตร/นาที

การควบคุมการไหลได้รับการออกแบบมาเพื่อรักษาสภาวะการสุ่มตัวอย่างให้คงที่ และลดอิทธิพลของความแปรผันของอัตราการไหลต่อกระบวนการตรวจวัด

4. การวัดความบริสุทธิ์ SF₆

โมดูลความบริสุทธิ์ในตัวจะวัดความเข้มข้นของ SF₆ ในส่วน:

0–100% เอสเอฟ₆

ด้วยเวลาตอบสนองของ:

≤30วินาที

ซึ่งจะช่วยบ่งชี้ความเข้มข้น SF₆ ภายในอุปกรณ์ที่กำลังทดสอบได้อย่างรวดเร็ว

5. การตรวจจับผลิตภัณฑ์จากการสลายตัวSO₂

เครื่องวิเคราะห์สามารถตรวจจับ SO₂ ซึ่งเป็นหนึ่งในผลิตภัณฑ์จากการสลายตัวที่สำคัญซึ่งใช้ในการประเมินสภาวะของก๊าซ SF₆

ช่วงการวัด:0–100 แผ่นต่อนาที
ความไว:0.1 แผ่นต่อนาที

โมดูลการวัด SO₂ เหมาะสำหรับการตรวจสอบอุปกรณ์ไฟฟ้าที่มี SF₆ เป็นประจำ

6. การกู้คืนก๊าซ SF₆ แบบรวม

ต่างจากเครื่องวิเคราะห์คุณภาพก๊าซพื้นฐานตรงที่KS30-3-R มีฟังก์ชันการกู้คืนข้อมูล.

หลังจากกระบวนการตรวจวัด ก๊าซ SF₆ ที่สุ่มตัวอย่างสามารถถูกนำกลับมาใช้ใหม่ได้ แทนที่จะปล่อยออกสู่ชั้นบรรยากาศโดยเจตนา

ทำให้เครื่องมือนี้เหมาะสมอย่างยิ่งกับสภาพแวดล้อมการบำรุงรักษาที่การลดการปล่อย SF₆ และการนำก๊าซกลับมาใช้ใหม่มีความสำคัญ

7. การออกแบบแบบพกพาและเน้นภาคสนาม

โครงสร้างตัวเครื่องขนาดกะทัดรัดมีมาตรการเฉพาะ:

132*283*308 มม

ระบบรองรับการทำงานของ AC/DC พร้อมระบบป้องกันการชาร์จไฟเกินและจัดให้มีอายุการใช้งานแบตเตอรี่ ≥5 ชั่วโมง.

ทำให้เครื่องวิเคราะห์เหมาะสำหรับการทดสอบภาคสนามที่สถานีย่อยและสถานที่บำรุงรักษาอุปกรณ์ไฟฟ้าอื่นๆ

ฟังก์ชั่นการวัด

SF₆ จุดน้ำค้าง / ความชื้น

โมดูลความชื้นจะวัดจุดน้ำค้างของก๊าซ SF₆ และรองรับการแปลงความชื้นเป็น ppmv

เวลาตอบสนอง

สำหรับการวัดที่อุณหภูมิต่ำกว่า 0°C เครื่องมือจะให้เอาต์พุตจุดเยือกแข็ง

การวิเคราะห์ความบริสุทธิ์ SF₆

โมดูลความบริสุทธิ์จะวัดความเข้มข้นของ SF₆ ในก๊าซตัวอย่าง

การวัดความบริสุทธิ์ SF₆ ช่วยให้บ่งชี้ได้อย่างรวดเร็วว่าก๊าซมีคุณสมบัติตรงตามระดับความเข้มข้นที่ต้องการสำหรับการใช้งานหรือไม่

การวิเคราะห์ผลิตภัณฑ์จากการสลายตัวSO₂

KS30-3-R มีโมดูลการตรวจจับ SO₂ สำหรับการตรวจสอบผลิตภัณฑ์การสลายตัวของ SF₆

การวัด SO₂ สามารถใช้เป็นส่วนหนึ่งของการประเมินสภาพก๊าซ SF₆ ตามปกติหลังจากการทำงาน การบำรุงรักษา หรือการตรวจสอบที่เกี่ยวข้องกับข้อบกพร่องของอุปกรณ์ไฟฟ้า

ฟังก์ชั่นการกู้คืนก๊าซ

ที่การกำหนดค่า "-R"เพิ่มฟังก์ชันการกู้คืน SF₆ ให้กับระบบวิเคราะห์ก๊าซ

ในระหว่างการทดสอบก๊าซแบบทั่วไป โดยปกติจะมีการเติม SF₆ ปริมาณเล็กน้อยเข้าไปในเครื่องวิเคราะห์เพื่อทำการวัด KS30-3-R ได้รับการออกแบบมาเพื่อนำก๊าซที่ทดสอบกลับคืนมาหลังการวิเคราะห์

กระบวนการทั่วไป

อุปกรณ์ไฟฟ้า

↓

การเก็บตัวอย่างก๊าซ SF₆

↓

การวัดจุดน้ำค้าง

↓

การวัดความบริสุทธิ์ SF₆

↓

การวัด SO₂

↓

การกู้คืนก๊าซ SF₆

การกำหนดค่านี้ช่วยลดการปล่อย SF₆ ที่ไม่จำเป็นระหว่างการทดสอบการบำรุงรักษาซ้ำๆ

กระบวนการวัด

ลำดับการทำงานโดยทั่วไปคือ:

ขั้นตอนที่ 1 — เชื่อมต่อ

เชื่อมต่อเครื่องวิเคราะห์เข้ากับช่องก๊าซ SF₆ โดยใช้ท่อแก๊สและข้อต่อที่เหมาะสม

ขั้นตอนที่ 2 — ตัวอย่าง

ก๊าซ SF₆ ในปริมาณที่ได้รับการควบคุมจะเข้าสู่เครื่องวิเคราะห์ผ่านวงจรสุ่มตัวอย่าง

ขั้นตอนที่ 3 — วิเคราะห์

มาตรการเครื่องมือ:

• จุดน้ำค้าง/ความชื้น
• ความบริสุทธิ์ของSF₆
• ความเข้มข้นของSO₂

ขั้นตอนที่ 4 — บันทึก

ข้อมูลการวัดสามารถจัดเก็บไว้ในเครื่องมือและถ่ายโอนผ่านอินเทอร์เฟซ USB

ขั้นตอนที่ 5 — กู้คืน

หลังการทดสอบ ก๊าซ SF₆ ตัวอย่างจะถูกนำกลับคืนผ่านระบบนำกลับคืนแบบรวม

ข้อมูลจำเพาะของระบบ

การจัดการข้อมูลและการรายงาน

KS30-3-R รองรับการจัดเก็บข้อมูลภายในได้สูงสุดถึงบันทึกการวัดได้ 200 รายการ.

ซอฟต์แวร์การจัดการมาตรฐานมีฟังก์ชันต่างๆ ได้แก่:

• การจัดการข้อมูลการวัด
• ทดสอบการพิมพ์รายงาน
• การถ่ายโอนข้อมูล
• จุดน้ำค้าง/การแปลงความชื้น
• เอกสารผลการทดสอบ

ซึ่งช่วยให้สามารถเก็บผลการทดสอบไว้เป็นส่วนหนึ่งของบันทึกการบำรุงรักษาและการตรวจสอบอุปกรณ์

การป้องกันโพรบ

หัววัดจุดน้ำค้างได้รับการปกป้องโดยตัวกรองเผาสแตนเลส.

ตัวกรองป้องกันช่วยลดอิทธิพลของอนุภาคและสิ่งปนเปื้อนที่เข้าสู่องค์ประกอบการตรวจจับระหว่างการวัดภาคสนาม

สิ่งนี้มีประโยชน์อย่างยิ่งเมื่อทำการทดสอบก๊าซจากอุปกรณ์ไฟฟ้าซึ่งวงจรก๊าซอาจมีอนุภาคปนเปื้อนจำนวนเล็กน้อย

การใช้งานทั่วไป

KS30-3-R ได้รับการออกแบบมาเพื่อการตรวจสอบและบำรุงรักษาคุณภาพก๊าซ SF₆ รวมถึง:

• การทดสอบคุณภาพก๊าซ GIS
• การทดสอบเซอร์กิตเบรกเกอร์ SF₆
• การตรวจสอบสวิตช์เกียร์ SF₆
• การบำรุงรักษาสถานีไฟฟ้าย่อยที่มีฉนวนแก๊ส
• การประเมินสภาพก๊าซ SF₆
• การว่าจ้าง GIS
• ยกเครื่องเบรกเกอร์วงจร
• การตรวจสอบก๊าซ SF₆ เป็นประจำ
• การทดสอบการบำรุงรักษาหลังการซ่อมบำรุงอุปกรณ์ไฟฟ้า

เหตุใดจึงต้องใช้เครื่องวิเคราะห์ SF₆ แบบรวม

เครื่องวิเคราะห์แบบรวมช่วยลดความยุ่งยากในการทดสอบภาคสนามโดยการรวมการตรวจวัดคุณภาพก๊าซที่จำเป็นโดยทั่วไปหลายอย่างไว้ในเครื่องมือเดียว

แทนที่จะพกพาเครื่องมือแยกต่างหากสำหรับการทดสอบความชื้น ความบริสุทธิ์ และผลิตภัณฑ์จากการสลายตัว KS30-3-R ให้การตรวจวัดเหล่านี้ผ่านระบบแบบพกพาระบบเดียว

ฟังก์ชันการกู้คืนแบบรวมยังสนับสนุนขั้นตอนการบำรุงรักษาที่คำนึงถึงการปล่อย SF₆ อีกด้วย

ข้อมูลจำเพาะทางเทคนิค

SF₆ จุดน้ำค้าง / ความชื้น

SF₆ ความบริสุทธิ์

ดังนั้น₂

ทั่วไป

คำถามที่พบบ่อย

KS30-3-R วัดค่าอะไร?

มาตรการ KS30-3-Rจุดน้ำค้าง SF₆ ความบริสุทธิ์ SF₆ และผลิตภัณฑ์จากการสลายตัว SO₂.

ช่วงการวัดจุดน้ำค้างคือเท่าไร?

ช่วงการวัดจุดน้ำค้างคือ-80°ซ ถึง +20°ซพร้อมรองรับการแปลงความชื้นเป็น ppmv

เครื่องวิเคราะห์สามารถกู้คืน SF₆ หลังการทดสอบได้หรือไม่

ใช่. ที่การกำหนดค่า “-R" มีฟังก์ชันการนำก๊าซ SF₆ กลับมาใช้ใหม่ออกแบบมาเพื่อนำก๊าซตัวอย่างกลับคืนมาหลังการตรวจวัด

ช่วงการวัดความบริสุทธิ์ SF₆ คืออะไร

การวัดโมดูลความบริสุทธิ์0–100% เอสเอฟ₆.

ช่วง SO₂ ใดที่สามารถวัดได้

ช่วงการวัด SO₂ คือ0–100 แผ่นต่อนาทีโดยมีความไวของ0.1 แผ่นต่อนาที.

เครื่องวิเคราะห์สามารถทำงานได้นานเท่าใดโดยใช้พลังงานจากแบตเตอรี่

ระบบโหมดคู่ AC/DC ให้ระยะเวลาการใช้งานแบตเตอรี่ที่ระบุอย่างน้อย 5 ชั่วโมงพร้อมระบบป้องกันการชาร์จไฟเกิน

สามารถจัดเก็บบันทึกการทดสอบได้จำนวนเท่าใด

การจัดเก็บข้อมูลภายในรองรับได้ถึงบันทึกการวัดได้ 200 รายการ.

KS30-3-R เหมาะสำหรับการบำรุงรักษา GIS หรือไม่

ใช่. เครื่องวิเคราะห์ได้รับการออกแบบสำหรับการทดสอบคุณภาพก๊าซ SF₆ ในภาคสนาม เช่นการบำรุงรักษาเซอร์กิตเบรกเกอร์ GIS, SF₆ และการบำรุงรักษาสวิตช์เกียร์ SF₆.

KSTONE SF₆ โซลูชันการวิเคราะห์ก๊าซ

KSTONE นำเสนอโซลูชันการวิเคราะห์ก๊าซ SF₆ ที่ครอบคลุมจุดน้ำค้าง, ความบริสุทธิ์ของ SF₆, SO₂ และผลิตภัณฑ์การสลายตัวของ SF₆ อื่นๆ.

สำหรับการใช้งานที่ต้องการการรวมกันของพารามิเตอร์ก๊าซที่แตกต่างกัน KSTONE สามารถให้ได้การกำหนดค่าเครื่องวิเคราะห์แบบโมดูลาร์และแบบกำหนดเองตามข้อกำหนดการวัดของลูกค้า

สำหรับการวิเคราะห์ก๊าซ SF₆ ที่มีพารามิเตอร์สูงกว่า KSTONE ยังมีระบบที่กำหนดค่าได้ซึ่งครอบคลุมส่วนประกอบเพิ่มเติม เช่นH₂S, HF, CO, O₂ และก๊าซอื่นๆขึ้นอยู่กับการกำหนดค่าที่เลือก
