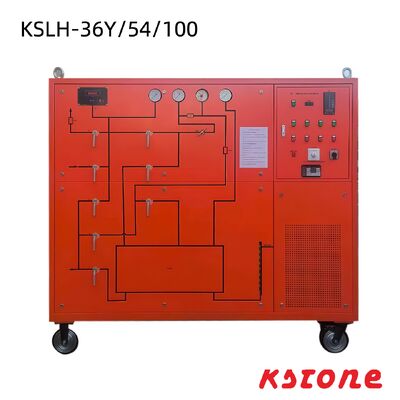

การทำงานด้วยตนเอง, อุปกรณ์กู้คืน SF6 พื้นฐาน, แรงดันไฟฟ้าใช้งานสามเฟส 230V 60Hz

การทํางานด้วยมือ อุปกรณ์การฟื้นฟู SF6 หลัก ความดันการทํางานสามเฟส 230V 60Hz

KSLH-18Y54100 ((23060Hz)

เหมาะสําหรับภูมิภาค 110V เฟสเดียว เช่น สหรัฐอเมริกา, แคนาดา, เม็กซิโก, คูบา, ปานามา, ยามาเวย์, โบลิเวีย, เอกวาดอร์ เป็นต้น

เหมาะสําหรับ 60Hz

ปริมาตรการทํางานทางเทคนิคหลัก
1ปารามิเตอร์การทํางานของอุปกรณ์
ประเภท: สะดวกในการต้มแข็ง, เครื่องเย็นด้วยอากาศ, เครื่องเคลื่อนที่ที่ผลักด้วยมือ
อุณหภูมิสภาพแวดล้อมการทํางาน -10 °C ~ 40 °C
ความดันเริ่มต้น (MPa) 08
ความดันปลายการฟื้นฟู (MPa) ≤ 0053
เวลาที่จําเป็นสําหรับ 1m3 ของปริมาณ (h/m3) * ≤ 05
ความดันเริ่มต้น (Pa) ≤ 133
ความดันปลายการอัด (MPa) 0.7
เวลาที่จําเป็นสําหรับปริมาณ 1m3 (h/m3) ≤ 02
การดูดฝุ่นจาก 0.1MPa ถึง 133Pa ใช้เวลา (h/m3) * * ≤ 1.0
ความว่างสุด (Pa) ≤ 10
วัคิวัมรักษาที่ 133Pa ตลอด 24 ชั่วโมงด้วยค่าเพิ่ม (Pa) ≤ 400
อัตราการรั่วไหลรายปี ≤ 1%
ปริมาณความชื้นของ SF6 หลังการรีไซเคิล (PPM/V) * * * ≤ 60
ความบริสุทธิ์ของก๊าซและปริมาณน้ํามัน (PPM/G) ≤ 10
วิธีเก็บ: น้ําเหลว
ความดันในการเก็บ (MPa) 8
ความจุ (L) 100
ความจุในการเก็บก๊าซ (kg) 100
วิธีการฟื้นฟูกรองแห้ง: การฟื้นฟูการเปิดเครื่องทําความร้อนด้วยระยะว่าง
ระบบไฟฟ้าสามเฟสสี่สาย 3 Φ 230V
พลังงานรวม (kW) ≤ 10
เสียง dB (A) ≤ 75

2ปารามิเตอร์การทํางานของส่วนประกอบหลัก
รูปแบบครึ่งปิด
การย้ายทฤษฎี m3/h 18
ความดันออกสูงสุด MPa 35
ความดันระบายน้ําออกที่อนุญาต MPa 30
เครื่องบด SF6
ความดันดูดที่อนุญาตขั้นต่ํา KPa 53
ความดันดูดที่อนุญาตสูงสุด MPa 10
อุณหภูมิสูงสุดของก๊าซออก 130 °C
พลังงาน kW 22
พลังงานไฟฟ้า 3 Φ 230V 60Hz
อัตราการสกัด L/s 15
ปั๊มดูดฝุ่น ความว่างสุด Pa ≤ 15
น้ํามันย่อย HD25 น้ํามันเย็น
พลังงาน kW 22
พลังงานไฟฟ้า 3 Φ 230V 60Hz
คอนเทนเนอร์ประเภท 2
ความดันแบบ MPa 8
อุณหภูมิการออกแบบของถัง 45 °C
ความจุของถังเก็บของ L 100
ความจุของถังเก็บของ kg 100

ปริมาตรการขนส่ง

กล่องไม้ปั๊ม
ขนาด: 1600 * 830 * 1200
น้ําหนักรวม: 570kg
